Deutsch connector kabelassemblages lijken in de RFQ vaak eenvoudig: kies DT, DTM of DTP, krimp de contacten, plaats de wedge lock en test continuïteit. In een Q1 2026 pilot voor een mobiele hydraulische controller bouwden wij 240 kabelassemblages met 12 DT06-6S connectoren per set, 18 AWG TXL-draad, 72 crimpcontacten per kabelset en een doel van IP67 na montage. De eerste 30 sets haalden elektrische test, maar 7 sets hadden een wedge lock die niet volledig zat, 5 contacten vielen buiten het vrijgegeven crimp height venster van 1,37 mm tot 1,43 mm en 3 connectoren vertoonden vochtsporen na 30 minuten waternevel. Na aanpassing van applicatorinstelling, strip length, wedge-lock go/no-go inspectie en seal-lubricatie haalde de tweede pilot van 60 sets 0 pin-retentieafwijkingen en 0 vochtsporen.
Deze gids is geschreven voor design engineers, quality engineers en inkopers die een robuuste connectorfamilie willen vrijgeven voor machines, voertuigen, robots, outdoor sensoren of control boxes. Bij WIRINGO koppelen wij connectorselectie aan Deutsch connector cable assembly, terminal crimping, waterproof wire harness productie, 100% elektrische test en overmolded strain relief.
TL;DR
- Kies DT, DTM of DTP op basis van stroom, draadmaat, pin count, sealing en packaging.
- Leg contacttype, crimp height, strip length, wedge lock, sealcontrole en pull test vast vóór FAI.
- Gebruik IPC/WHMA-A-620, UL-758, IEC 60529/IP-code en IATF 16949 als controlekader.
- Vraag FAI-data met 10+ crimpmetingen, pin-retentietest, connectorfoto's en 100% testlog.
Het Korte Antwoord: Wanneer Is Deutsch De Juiste Connectorfamilie?
Een Deutsch connector is een sealed connectorfamilie voor ruwe omgevingen waar vocht, vibratie, stof en herhaald onderhoud een normale open connector te kwetsbaar maken. Een wedge lock is een secundaire vergrendeling die bevestigt dat de contacten correct in de connectorbehuizing zitten. Een pin-retentietest is een mechanische controle waarmee u meet of een contact na crimping en insertie in de cavity blijft zitten onder de afgesproken kracht.
Deutsch is vooral logisch wanneer de kabelassemblage buiten de kast komt, langs een motor, pomp, actuator, chassis of machineframe loopt, of vaak door servicepersoneel wordt losgenomen. Voor workmanship gebruiken veel OEM's IPC/WHMA-A-620. Voor wire styles en isolatieherkenning is UL-758 relevant. Voor IP-classificaties rond stof en water is de publieke achtergrond bij de IP Code nuttig, en automotive procescontrole sluit vaak aan op IATF 16949.
"Bij Deutsch connectoren kijk ik niet eerst naar de pin count. Ik kijk naar draadmaat, seal-OD, contactretentie en of de wedge lock na 100% test nog visueel controleerbaar is."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Background: Waar De Engineer In De Koopfase Vastloopt
De lezer heeft meestal al een machinecontroller, sensorboom, voertuigsubharnas of actuator gekozen. Het schema noemt 4, 6, 8 of 12 circuits, de belasting per circuit lijkt bekend en de ruimte in de machine is krap. De onzekerheid zit in de uitvoering: DT of DTM, solid of stamped contacts, welke seal past bij de draad-OD, hoeveel service loop is nodig, en welke test bewijst dat de connector na transport, montage en vibratie blijft afdichten.
Het probleem ontstaat vaak doordat connectorfamilies te laat in het ontwerp worden vastgelegd. Een 18 AWG draad met dunne isolatie kan elektrisch kloppen, maar mechanisch verkeerd in een seal zitten. Een 6-pins behuizing kan passen in CAD, maar de backshell of strain relief kan de bend radius breken. Een wedge lock kan in de tekening ontbreken, terwijl productie hem nodig heeft om contactpositie te borgen.
Role: Senior Factory Engineer Met 20+ Jaar Harness-Ervaring
Hommer Zhao beoordeelt Deutsch connector kabelassemblages vanuit productiecontrole. Met meer dan 20 jaar ervaring in wire harness en cable assembly productie kijkt hij naar variabelen die op de lijn echt verschuiven: strip length, conductor brush, crimp height, sealpositie, contactinsertie, wedge-lock seating, labelpositie en eindtestfixture. Bij WIRINGO wordt een connector niet vrijgegeven omdat hij in de catalogus IP67 staat; hij wordt vrijgegeven wanneer de complete assembly de montage- en testcriteria haalt.
In de pilot hierboven lag de kern niet bij een verkeerde connectorfamilie. De DT06-6S keuze was geschikt voor de stroom en omgeving. De afwijkingen kwamen door een te ruime strip length van 5,2 mm, een applicator die na de eerste reelwissel 0,05 mm hoger liep en operators die wedge locks alleen op zicht controleerden. Wij verlaagden de strip length naar 4,6 mm, voegden crimp height registratie toe bij elke contactreelwissel en maakten een go/no-go stap voor de wedge lock. De tweede pilot liet zien dat het procesvenster het verschil maakte.
Objective: Welke Design- en Sourcingvraag Lost Dit Op?
De praktische vraag is: hoe specificeert u een Deutsch connector kabelassemblage zodat twee leveranciers dezelfde connector, dezelfde crimpkwaliteit en dezelfde afdichting bouwen. Het antwoord is een vrijgavepakket met connectorselectie, draad- en sealfit, crimpcriteria, mechanische routing, testmatrix en wijzigingscontrole.
Schrijf dus niet alleen "use Deutsch connector". Schrijf liever: "Build sealed DT-series cable assembly using released connector housing, wedge lock, silicone rear seal and approved contacts for 18 AWG TXL wire. Record crimp height for first 10 pieces and every reel change; target 1,37 mm to 1,43 mm unless terminal applicatie-specificatie anders vereist. Verify contact insertion, wedge-lock seating, pin retention, continuity, short check and seal inspection for 100% of production assemblies. Workmanship per IPC/WHMA-A-620 Class 2 or Class 3 as specified, wire construction per approved UL-758 style, waterproof requirement aligned to IEC 60529/IP67 test language where the customer drawing calls it out."
Key Result: Besliscriteria Met Normen en Getallen
Een goede specificatie beperkt interpretatie op de productievloer. Voor de 60 sets in onze tweede pilot registreerden wij 120 crimp height metingen, 60 wedge-lock controles, 60 continuïteitstesten, 60 short checks en 12 steekproeven voor connector seal-inspectie onder vergroting. De crimp height bleef binnen 1,37 mm tot 1,43 mm, de contactretentie bleef stabiel na insertiecontrole en de waternevelcontrole gaf 0 vochtsporen na 30 minuten.
Gebruik IPC/WHMA-A-620 voor acceptatie rond wire preparation, crimp inspection, insulation damage, connector seating en harness workmanship. Gebruik UL-758 wanneer het project AWM wire styles of herkenbare isolatieconstructie vereist. Gebruik IEC 60529/IP-code taal voor stof- en waterbescherming wanneer de klant IP67 of IP68 noemt. Gebruik IATF 16949-denken voor automotive en off-highway change control: nieuwe draadpartij, contactreel, applicator, connectorlot of testadapter mag niet stilzwijgend op de lijn worden vervangen.
Vergelijkingstabel: DT, DTM, DTP en Productiecontrole
| Keuzepunt | DT | DTM | DTP | Wat u in FAI controleert |
|---|---|---|---|---|
| Typische draadmaat | Vaak 14-20 AWG | Vaak 16-22 AWG | Vaak 10-14 AWG | Draad-OD, sealfit en contacttype per cavity |
| Stroomniveau | Middelzware signalen en loads | Lichte signalen en sensoren | Zwaardere power circuits | Contactrating tegen werkelijke belasting en temperatuur |
| Packaging | Compact, robuust, veel pin counts | Kleiner voor dichte sensorpanelen | Groter door hogere contactmassa | Bend radius, service loop en backshellruimte |
| Sealingrisico | Foutieve draad-OD of seal roll-over | Dunne isolatie buiten sealvenster | Stugge kabel trekt op de sealzone | Seal seating foto en trekontlasting na routing |
| Crimprisico | Contact niet volledig gevuld | Te veel conductor brush bij kleine contacten | Applicatordruk en draadstijfheid | 10 crimpmetingen, pull test en visuele inspectie |
| Eindtest | Continuïteit, short check, pinout | Continuïteit plus fijne pinpositie | Continuïteit plus load-pad verificatie | 100% testerlog met fixture-ID en serienummer |
Connectorselectie: Begin Bij Draad-OD, Niet Alleen Bij Ampère
De catalogusstroom is slechts één deel van de keuze. Voor sealed connectoren bepaalt de buitendiameter van de draadisolatie of de rear seal goed sluit. Een dunne 20 AWG draad kan elektrisch passen in een contact, maar bij een te kleine isolatie-OD kan de seal onvoldoende comprimeren. Een dikke jacket kan juist de cavity belasten en contactinsertie bemoeilijken.
Vraag daarom vóór sourcing drie waarden op: geleidermaat, isolatie-OD en minimale bend radius van de complete kabeluitgang. Combineer die met het connectorhuis, contacttype, plug/receptacle richting, wedge lock, cavity plug voor ongebruikte posities en eventuele backshell. In een 8-circuit sensorharnas met 2 ongebruikte cavities wilt u die cavity plugs net zo expliciet op de BOM hebben als de contacten.

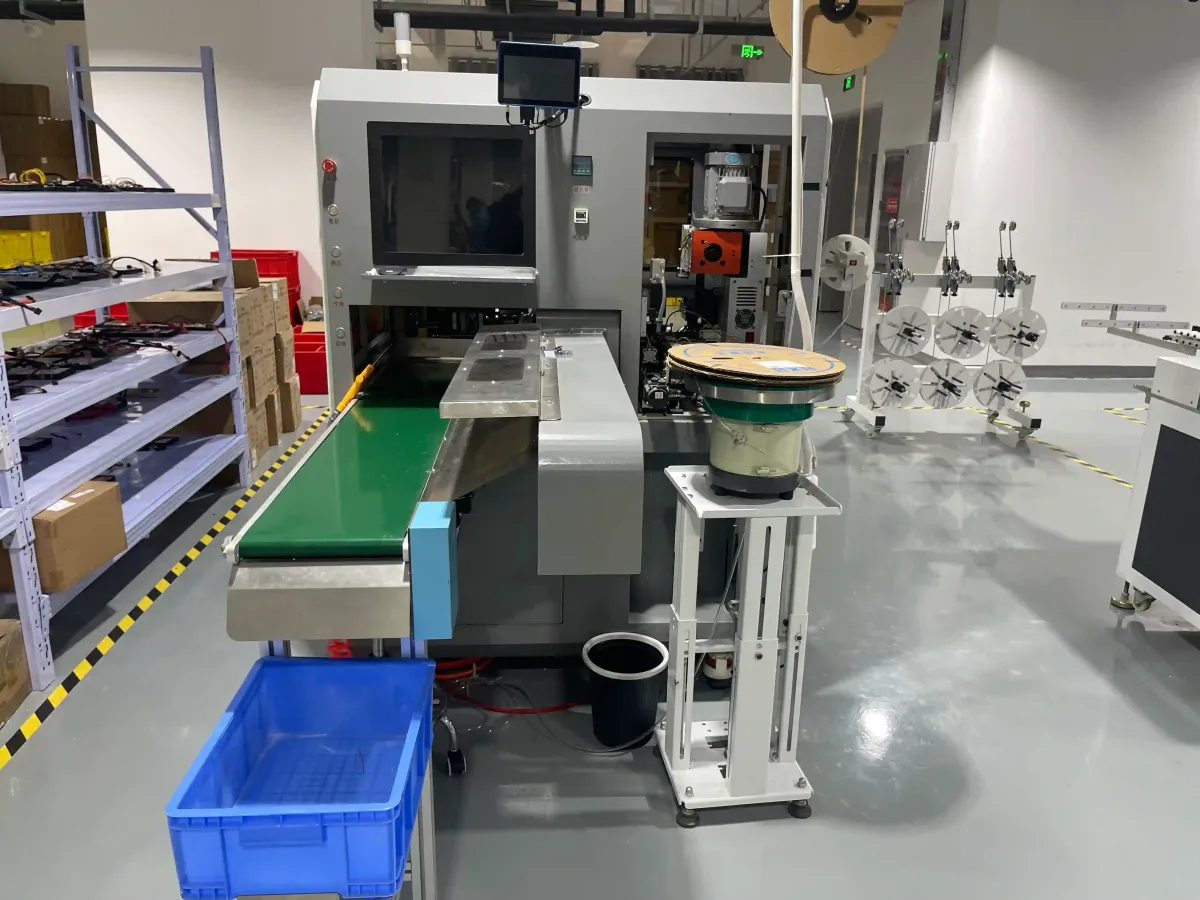

Crimping: Het Contact Moet Bij De Werkelijke Draadpartij Horen
Een Deutsch crimpcontact werkt alleen herhaalbaar wanneer contact, draadconstructie, applicator en crimpinstelling samen zijn vrijgegeven. De inspectie moet conductor brush, bellmouth, insulation support, crimp height, crimp width waar relevant, cut-off tab en beschadiging aan plating of isolatie omvatten. IPC/WHMA-A-620 geeft hiervoor een bruikbare workmanship-taal, maar de exacte maatgrenzen komen uit terminal- en applicatiespecificaties.
In onze pilot registreerden wij de eerste 10 crimps, daarna 5 crimps per contactreelwissel. Toen de applicator 0,05 mm hoger liep, bleef continuïteit goed maar verslechterde de mechanische marge. Dat is precies waarom een elektrische eindtest geen vervanging is voor crimpdata. Een goede RFQ vraagt beide: meetdata voor kritieke crimps en 100% elektrische test na volledige connectorassemblage.
"Continuïteit bewijst dat het circuit vandaag contact maakt. Crimp height en pull test bewijzen dat de verbinding ook na transport, vibratie en servicebeweging marge heeft."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Wedge Lock en Pin-Retentie: Kleine Stap, Groot Faalrisico
De wedge lock wordt soms gezien als een los kunststof detail, maar in productie is het een kwaliteitspoort. Als een contact niet volledig in de cavity zit, kan de wedge lock blokkeren, half zitten of later losschieten. Daarom moet de werkinstructie niet eindigen bij "insert contacts"; zij moet tonen hoe een correcte wedge-lock positie eruitziet, welke klik of visuele lijn wordt gecontroleerd en wanneer een operator de connector moet afkeuren.
Pin-retentietesten moeten passen bij de contactfamilie en klanttekening. Voor sommige projecten volstaat een steekproef tijdens FAI, voor kritieke voertuig- of outdoorharnassen wil de klant een herhaalbare testmethode op eerste artikelen en na toolwijzigingen. Bij kleine series gebruiken wij vaak een gecontroleerde handmatige trekcontrole met vastgelegde kracht; bij hogere volumes hoort een fixture of meetinstrument bij de kwaliteitscel.
Sealing en IP67: De Connector Rating Is Geen Volledige Assembly Rating
Een connector kan volgens catalogus sealed zijn, maar de complete kabelassemblage kan alsnog lekken door verkeerde draad-OD, ontbrekende cavity plug, seal roll-over, beschadigde isolatie, te korte strain relief of kabelkracht vlak achter de connector. Een IP67 kabelassemblage is een assembly waarvan connector, draad, seal, cavity plugs, routing en testmethode samen zijn vrijgegeven voor tijdelijke onderdompeling volgens afgesproken IP-taal.
Voor IP-gerelateerde eisen moet de tekening noemen welke conditie telt: waternevel, onderdompeling, druk, duur, gekoppelde of ongekoppelde connector, kabelrichting en acceptatiecriterium. Een algemene "waterproof" eis is te vaag. In de pilot gaf 30 minuten waternevel genoeg informatie om seal- en wedge-lock fouten te zien; voor een klant met onderdompeling of hogedrukreiniging zou de test zwaarder moeten zijn.
Wanneer Overmolding Of Extra Strain Relief Logisch Wordt
Deutsch connectoren kunnen veel mechanische belasting verdragen, maar ze lossen geen slechte routing op. Als de kabel direct achter de connector buigt, aan een bewegende arm hangt of door servicepersoneel als handgreep wordt gebruikt, moet strain relief worden ontworpen. Dat kan met boot, backshell, clip, tie point, heat shrink, molded relief of overmolding.
Overmolding past vooral wanneer de kabelassemblage veel flex cycles ziet, vaak wordt gereinigd of weinig ruimte heeft voor losse boots. De trade-off is tooling, validatie en langere eerste vrijgave. Voor prototypes of 50 stuks per jaar kan een goed gekozen boot met clip voldoende zijn; voor 5000 outdoor assemblies per jaar kan molded strain relief juist minder veldrisico geven.
Evolve: Zwakke Specificatie Herschreven
De zwakke specificatie luidt: "Use 6-pin Deutsch connector, waterproof, test before shipment." Die zin zegt niets over connectorserie, contacttype, draad-OD, sealcompatibiliteit, wedge lock, cavity plugs, crimpgrenzen, pin-retentie, IP-conditie of serienummertraceerbaarheid. Twee leveranciers kunnen hem lezen en twee verschillende processen bouwen.
Schrijf liever: "Build 6-circuit sealed DT-series cable assembly using released DT06-6S housing, matching wedge lock, approved contacts for 18 AWG TXL wire and cavity plugs for unused positions. Maintain strip length 4,6 mm unless terminal specification overrides it. Record first 10 crimp height measurements and every contactreel change with target 1,37 mm to 1,43 mm. Verify contact insertion, wedge-lock seating, continuity, short check and pinout on 100% of assemblies. Apply workmanship per IPC/WHMA-A-620, wire style per approved UL-758 documentation and IP67 validation language aligned to IEC 60529 where required by drawing."
"De beste Deutsch-tekening laat geen keuze over aan operatorgeheugen: contact, seal, wedge lock, cavity plug, crimp window en testlimiet staan allemaal in hetzelfde vrijgavepakket."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Checklist Voor Uw RFQ
- Connectorfamilie vastgelegd: DT, DTM, DTP, plug/receptacle richting, keying en pin count staan op BOM en tekening.
- Draad-OD gecontroleerd: sealvenster is gekoppeld aan echte isolatie-OD, niet alleen aan AWG.
- Crimpcriteria meetbaar: crimp height, strip length, pull test en applicator-ID zijn onderdeel van FAI.
- Wedge lock zichtbaar gecontroleerd: werkinstructie toont correcte seating en afkeurbeelden.
- IP-eis concreet: testconditie, duur, connectorstatus en acceptatiecriterium zijn beschreven.
- 100% eindtest actief: continuïteit, short check, pinout en serienummerlog zijn beschikbaar.
Bronnen
- IPC - publieke achtergrond bij IPC/WHMA-A-620 workmanshipreferenties
- UL - publieke achtergrond bij UL-758 wire styles en safety recognition
- IP Code - publieke achtergrond bij IEC 60529 stof- en waterclassificaties
- IATF 16949 - publieke achtergrond bij automotive kwaliteitsmanagement
FAQ Over Deutsch Connector Kabelassemblages
Wat is het verschil tussen DT, DTM en DTP connectoren?
DT wordt vaak gekozen voor middelzware circuits rond 14-20 AWG, DTM voor kleinere signaalcircuits rond 16-22 AWG en DTP voor zwaardere power circuits rond 10-14 AWG. Controleer altijd de contactrating, draad-OD en sealcompatibiliteit per project.
Welke data moet ik aanleveren voor een Deutsch connector RFQ?
Lever connectorhuis, wedge lock, contactpartnummers, draadmaat, isolatie-OD, cavity plugs, pinout, kabellengte, labelpositie, testlimieten en IP-eis aan. Voor FAI vragen wij minimaal 10 crimpmetingen en een 100% testlog.
Waarom faalt een sealed Deutsch connector toch bij water?
De connectorrating geldt niet automatisch voor de complete kabelassemblage. Fouten zoals verkeerde draad-OD, ontbrekende cavity plug, seal roll-over of te scherpe bend binnen 30 mm achter de connector kunnen vochtsporen veroorzaken, zelfs wanneer continuïteit goed blijft.
Moet elke Deutsch assembly een pull test krijgen?
Niet elke productie-assembly hoeft destructief getest te worden, maar FAI en procesvrijgave moeten pull test of pin-retentiedata bevatten. Bij nieuwe draad-contact combinaties meten wij ten minste de eerste 10 crimps en herhalen wij controle bij contactreel- of applicatorwissel.
Welke normen moet ik noemen in de tekening?
Noem IPC/WHMA-A-620 voor workmanship, UL-758 voor vrijgegeven wire styles wanneer van toepassing, IEC 60529/IP67 of IP68 voor water- en stofbescherming, en IATF 16949 change-control taal bij automotive of off-highway serieproductie.
Wanneer is overmolding beter dan een standaard Deutsch boot?
Overmolding wordt zinvoller wanneer de connector meer dan enkele duizenden flex cycles ziet, vaak nat wordt gereinigd of in zeer krappe packaging zit. Voor lage volumes zoals 50 tot 200 stuks per jaar kan een boot, clip en correcte bend radius goedkoper en sneller zijn.
