Productie van kabelbomen voor zonne-energie
Zonne-energie

Kabelbomen voor
zonne-energie & hernieuwbaar

WIRINGO levert kabelbomen voor zonnepanelen, omvormers en energieopslagsystemen, volgens uw vrijgegeven tekening en stuklijst geproduceerd bij Hebei Cloom in China (ISO 9001, productie van kabelbomen). Stuur uw tekening, stuklijst met artikelnummers, aantallen en testeisen. PV-draad en connectoren kopen wij in op het voorgeschreven artikelnummer; componentcertificaten (bijv. TÜV) zijn die van de fabrikant en leveren wij op aanvraag mee.

Een zonne-energiekabelboom is een weerbestendige bedradingsassemblage met PV-draad voor zonnepanelen, omvormers en energieopslagsystemen. Deze kabelbomen verbinden strings, omvormers en batterijopslag in buitenopstellingen met een lange beoogde levensduur, waarbij UV-bestendige PV-draad, MC4-connectoren en bestendigheid tegen regen, ozon en extreme temperaturen bepalend zijn voor de levensduur.

Ons proces: solar-kabelbomen worden geassembleerd met UV-bestendige PV-draad volgens IPC/WHMA-A-620, binnen het kwaliteitssysteem van Hebei Cloom (Hebei Cloom Electronic Technology Co., Ltd.), houder van het ISO 9001-certificaat. Elke kabelboom wordt getest op continuïteit en pinout; isolatieweerstand volgens tekening of testplan. De certificaten gelden voor de kabelboomproductie van Hebei Cloom en niet voor de partnerfabriek in Cavite (Filipijnen); in de offerte vermelden wij welke productielocatie wordt ingezet.

EN 50618

PV-draad volgens specificatie

UV

Bestendigheid volgens kabeldatasheet

IEC 62852

MC4-connectoren

DC-spanning

Nominale spanning volgens de voorgeschreven componenten

Duurzame verbindingen voor duurzame energie

Zonne-energiesystemen worden ontworpen voor een lange levensduur. De kabelbomen die deze systemen verbinden staan al die tijd bloot aan UV-straling, regen, sneeuw, extreme temperaturen en ozon.

WIRINGO produceert solarkabelbomen met de materialen die uw stuklijst voor langdurig buitengebruik voorschrijft. XLPE-isolatie (vernet polyethyleen), UV-gestabiliseerde mantels en MC4-connectoren vormen de basis; of een draad of connector een TÜV-certificaat heeft, blijkt uit het partnummer en de documenten van de fabrikant; de beoogde levensduur volgt uit de datasheets van draad en connector.

UV-bestendig
IP-klasse volgens datasheet
Temperatuurklasse volgens datasheet
Halogeenvrij
Solar kabelboom

Solartoepassingen

Zonnepaneelbekabeling

Stringkabelbomen met MC4-connectoren voor residentiële en commerciële zonnepanelen. Voorgemonteerd voor snelle installatie.

  • MC4-connectoren
  • PV-draad volgens EN 50618
  • Doorsnede volgens tekening (bijv. 4 of 6 mm²)

Omvormerkabelbomen

DC- en AC-bekabeling voor string-omvormers, micro-omvormers en centrale omvormers.

  • DC-spanning volgens componenten
  • AC-aansluiting
  • EMC-afscherming

Batterijopslag (BESS)

Kabelbomen voor batterijopslagsystemen inclusief BMS-bekabeling, vermogenskabels en communicatielijnen.

  • Stroom volgens doorsnede en derating
  • CAN-bus
  • Vlamvertragend

Zonneparken (utility scale)

Kabelbomen in grote aantallen voor zonneparken, met gestandaardiseerde lengtes en connectorconfiguraties.

  • Serieproductie
  • Gestandaardiseerde lengtes
  • Vaste connectorconfiguraties

Zonvolgsystemen

Kabelbomen voor single-axis en dual-axis zonvolgsystemen met flexibele secties voor bewegende delen.

  • Flexibele kabels
  • Weerbestendig
  • Motorsturing

Laadpalen (EV + solar)

Kabelbomen voor solar-geïntegreerde EV-laadstations met DC-koppeling en energiemanagement.

  • DC-koppeling volgens tekening
  • Communicatielijnen
  • Type 2/CCS volgens specificatie

Uitdagingen in zonne-energie

UV-degradatie

Continue blootstelling aan UV-straling breekt standaard kunststoffen af binnen enkele jaren. Solar kabelbomen vereisen speciaal UV-gestabiliseerde materialen die geschikt zijn voor de lange levensduur van een zonne-installatie.

Thermische cycli

Dagelijkse temperatuurschommelingen veroorzaken uitzetting en krimp. Connectoren en isolatie moeten voor deze cycli zijn gespecificeerd.

Schaalbaarheid

Zonneparken groeien snel. Leveranciers moeten grote volumes kabelbomen leveren met consistente kwaliteit, korte levertijden en concurrerende prijzen.

Hogere systeemspanningen

De trend naar 1500 V DC-systemen stelt hogere eisen aan isolatie, connectoren en veiligheid. Welke IEC/EN-normen en normversies gelden, leggen wij per project vast op basis van tekening en specificatie.

Solar kwaliteit & testen

  • UV-bestendigheid: typetest van de kabelfabrikant (EN 50618 / IEC 62930)
  • Temperatuurcyclustest via extern lab op aanvraag, volgens uw specificatie
  • Vochtbestendigheidstest via extern lab op aanvraag
  • Contactweerstandsmeting volgens testplan
  • Isolatieweerstandsmeting; testspanning en grenswaarde volgens tekening en toegepaste norm
  • Trekkrachttest op connectoren volgens testplan
  • Brandgedrag: typetest van de kabelfabrikant (IEC 60332)
  • PV-draad volgens EN 50618; componentcertificaten per artikelnummer op aanvraag

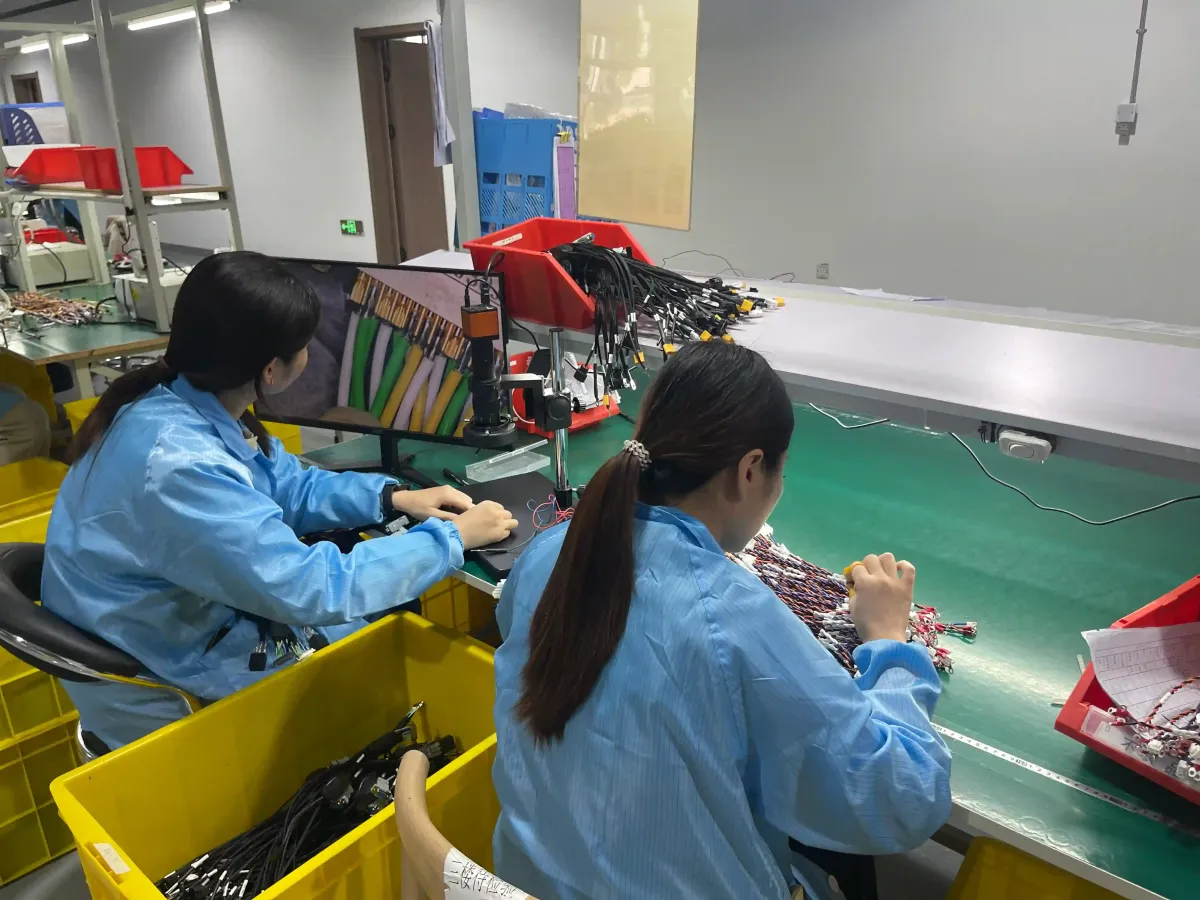

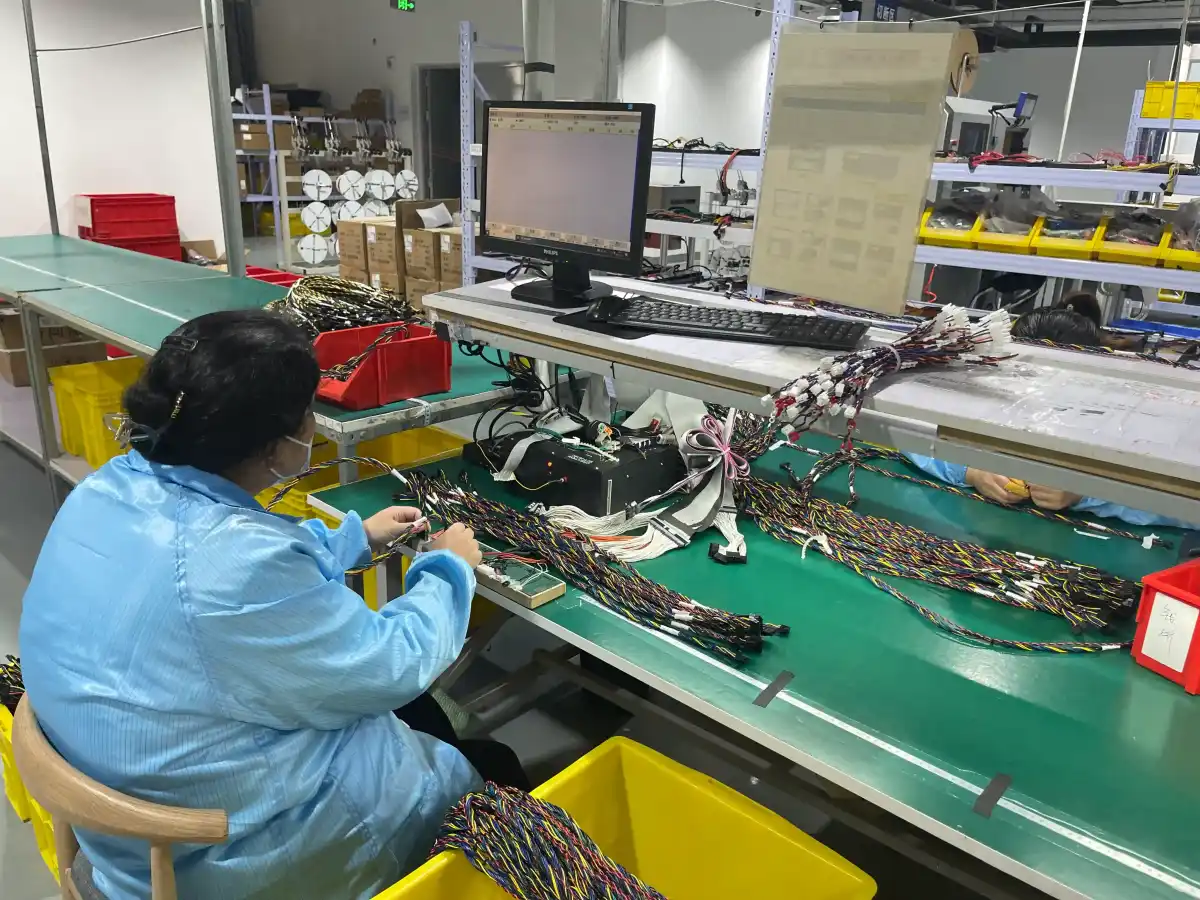

TestapparatuurKabeltesterVerpakkingsafdeling voor afgewerkte kabelbomen

Onze solaroplossingen

  • Voorgemonteerde strings

    Stringkabelbomen met MC4-connectoren, voorgemonteerd om installatiewerk op locatie te beperken.

  • Lengtes op maat

    Kabelbomen op de lengtes uit uw tekening, voor uw paneelconfiguratie en dakindeling.

  • Serieproductie

    Serieproductie voor grotere zonneparkprojecten; aantallen en levertijd bevestigen wij per project in de offerte.

  • Kabelkits per installatie

    Complete kabelkits per installatie, gelabeld en verpakt voor efficiënte montage.

Voorbeeldproject

String-kabelbomen voor een zonnepark (illustratief)

Utility-scale zonneparken vragen om grote aantallen voorgemonteerde stringkabelbomen waarbij kwaliteit, levertijd en prijs kritisch zijn. Wij assembleren deze met PV-draad en MC4-connectoren die het project specificeert.

  • • Voorgemonteerde stringkabelbomen met MC4-connectoren
  • • PV-draad volgens EN 50618 met een nominale spanning die past bij het systeem (bijv. 1500 V DC), volgens de datasheet van de fabrikant
  • • UV- en weerbestendige materiaalkeuze voor buitengebruik
  • • Test van continuïteit en pinout op elke kabelboom; aantallen per project in de offerte

Materialen & normen

Kabels & draden

  • XLPE-geïsoleerde DC-kabels (EN 50618)
  • PV-kabels op het voorgeschreven artikelnummer, met certificaat van de fabrikant
  • UV-gestabiliseerde buitenmantel
  • Vertinde koperen geleiders, bijv. 4, 6 of 10 mm²
  • Halogeenvrije vlamvertragende opties
  • Temperatuurbereik volgens datasheet van de fabrikant

Connectoren & stekkers

  • MC4-connectoren op het voorgeschreven artikelnummer
  • MC4-Evo 2 (nominale spanning volgens datasheet)
  • TE Solarlok-connectoren
  • Amphenol H4 connectorsysteem
  • Aansluitdozen (IP-klasse volgens datasheet)
  • Zekeringhouders en stringverdelers

Relevante normen (componentniveau)

  • IEC 62852 — DC-connectoren voor PV-systemen
  • EN 50618 / IEC 62930 — PV-kabels
  • 2 PfG 1169 — eerdere PV-kabelspecificatie, opgevolgd door EN 50618
  • UL 4703 — PV-draad (Noord-Amerika)
  • IEC 61215 / 61730 — PV-modules (ter referentie)
  • NEN 1010 — Nederlandse installatienorm

Systeemvergelijking

Eigenschap
Residentieel
Commercieel
Utility-scale
Systeemspanning (voorbeeld, volgens uw specificatie)
Volgens omvormer
Tot 1000 V DC
Tot 1500 V DC
Kabeldoorsnede (voorbeeld)
4 mm²
6 mm²
6–10 mm²
Connectortype
MC4
MC4 / MC4-Evo 2
MC4-Evo 2 / Amphenol H4
IP-bescherming
Volgens datasheet
Volgens datasheet
Volgens datasheet
Kabellengte
Volgens tekening
Volgens tekening
Volgens tekening

De waarden zijn voorbeelden. Spanning, doorsnede, connector en lengte volgen uit uw tekening en uit de datasheets van de voorgeschreven componenten.

Gerelateerde diensten

Kwaliteitsborging solar

Contactweerstand MC4

Contactweerstand van MC4-assemblages wordt gemeten volgens het testplan; de grenswaarde volgt uit de connectordatasheet of klantspecificatie.

UV-verouderingstest

Versnelde UV-verouderingstest op aanvraag, eventueel via een extern lab, volgens de klantspecificatie of materiaalnorm.

Trekkrachttest

Trekkrachttest op MC4-connectoren volgens de klantspecificatie of de waarden uit de connectordatasheet.

Dichtheidstest (IP)

Wanneer het testplan dat vraagt, testen wij afgedichte assemblages op dichtheid; methode en grenswaarden volgen uit uw specificatie en IEC 60529.

Veelgestelde vragen — solar

Zijn de solar kabelbomen van WIRINGO TÜV-gecertificeerd?

+

Nee, de kabelboom zelf heeft geen eigen TÜV-certificaat. Waar het project dat vereist, kopen wij op het voorgeschreven artikelnummer PV-draad (EN 50618) en MC4-connectoren (IEC 62852) in waarvoor de fabrikant een TÜV-certificaat heeft. Welke certificaten gelden, volgt uit de partnummers en de leveranciersdocumenten; die documenten leveren wij op aanvraag mee.

Wat is de levensduur van solar kabelbomen van WIRINGO?

+

De levensduur hangt af van de gekozen PV-draad, connectoren en de installatieomstandigheden. Wij geven geen eigen levensduurgarantie; wij assembleren met UV-gestabiliseerde XLPE-isolatie en ozonbestendige mantels en leveren de datasheets en materiaalcertificaten van draad- en connectorfabrikanten mee.

Kan WIRINGO ook voor 1500 V DC-systemen leveren?

+

Ja, mits draad en connectoren voor die systeemspanning zijn gespecificeerd. Wij assembleren kabelbomen voor 1000 V- en 1500 V DC-systemen met componenten waarvan de nominale spanning bij het systeem past. Isolatieweerstand en testspanning leggen wij per project vast volgens tekening en de toegepaste norm en normversie.

Levert WIRINGO ook aan grootschalige zonneparken?

+

Ja. Er is geen vaste minimale bestelhoeveelheid; aantallen, levertijd en deelleveringen spreken wij per project af in de offerte, afgestemd op uw uitrolschema.

Verduurzaam uw energieproject

Van residentieel tot utility-scale — WIRINGO levert kabelbomen volgens uw tekening en stuklijst. U krijgt binnen 24 uur een reactie.

PV-draad volgens EN 50618 | UV-bestendig | Testen volgens testplan | NDA beschikbaar
