Elektrische test van kabelassemblages
Testen & inspectie

Testen en inspectie
van elke kabelboom

Elke kabelboom die Hebei Cloom in China volgens uw tekening en stuklijst bouwt, wordt op continuïteit en pinout getest en visueel geïnspecteerd. Hi-pot, isolatieweerstand, pull-force en functionele tests volgen uit uw tekening of het afgesproken testplan. Stuur tekening, stuklijst, aantallen en testeisen mee; u ontvangt een testrapport bij de levering.

Elk stuk

Continuïteit en pinout

Hi-pot

Volgens tekening

Isolatieweerstand

Volgens testplan

Testopstelling

Per project waar vereist

Waarom elk stuk testen?

Een enkele defecte verbinding in een kabelboom kan leiden tot systeemfalen, veiligheidsrisico's of kostbare recalls. Daarom testen wij elke kabelboom die onze fabriek verlaat — niet steekproefsgewijs, maar per stuk op continuïteit en pinout.

De testafdeling werkt met continuïteitstesters, hi-pot testers en isolatieweerstandmeters. Waar het testplan dat vereist, wordt per project een testopstelling gebouwd. Testresultaten worden vastgelegd en zijn per order traceerbaar.

Wanneer tekening of testplan dat voorschrijft, voeren wij ook mechanische tests uit, zoals trekkrachttesten op crimps en soldeerverbindingen en dimensionale controles. De visuele inspectie gebeurt volgens de acceptatiecriteria van IPC/WHMA-A-620. Voor verdeelpunten met ultrasoon gelaste draadsplices voegen wij waar nodig splicehoogtemeting, pull-force steekproeven en first article foto's toe aan het testdossier.

Continuïteitstest
Hi-pot volgens tekening
Pull-force test
Visuele inspectie
Continuïteitstestapparatuur voor kabelassemblages

Test- en inspectiemethoden

Continuïteitstest

Verificatie dat elke verbinding in de kabelboom correct is doorverbonden en dat er geen ongewenste verbindingen (kortsluitingen) zijn.

  • Pin-tot-pin controle
  • Open/short detectie
  • Testpunten per testplan

Hi-pot test (diëlektrisch)

Hoogspanningstest volgens tekening om de isolatiekwaliteit te verifiëren. Detecteert beschadigde isolatie, onvoldoende luchtafstanden en vochtproblemen.

  • AC/DC volgens tekening
  • Lekstroommeting
  • Testspanning uit uw specificatie

Isolatieweerstand

Meting met een megohmmeter van de isolatieweerstand tussen geleiders en tussen geleider en afscherming. Een aparte test naast de hi-pot test; testspanning en minimale weerstand komen uit uw specificatie.

  • Testspanning volgens specificatie
  • Grenswaarde volgens specificatie
  • Resultaat vastgelegd

Pull-force test

Trekkrachttest op crimps en soldeerverbindingen volgens de vrijgegeven klantspecificatie of componentgegevens. Voor Noord-Amerikaanse dossiers koppelen wij de meting aan materiaal- en componentdocumentatie.Bekijk de aanpak voor componentdocumentatie.

  • Digitale trekkrachttester
  • Projectspecifieke grenswaarden
  • Destructief & niet-destructief

Visuele inspectie

Visuele controle per stuk volgens IPC/WHMA-A-620 op soldeerkwaliteit, crimpkwaliteit, routering, labels en algemene afwerking.

  • Criteria van IPC/WHMA-A-620
  • Vergroting waar nodig
  • Fotodocumentatie

Functionele test

Wanneer het testplan dat voorschrijft: een test onder de door u opgegeven bedrijfsomstandigheden om te verifiëren dat de kabelboom in de toepassing functioneert.

  • Testopzet volgens testplan
  • Spannings-/stroomtest
  • Signaalverificatie

Onze testapparatuur

Continuïteitstester

Continuïteitstester

Automatische continuïteits- en isolatietester met kanalen afgestemd op de kabelboom.

Kabeltestmachine

Kabeltestmachine

Kabeltestapparatuur voor de tests die het testplan voorschrijft.

Inspectieafdeling

Inspectieafdeling

Inspectiewerkplekken met vergroting en meetapparatuur.

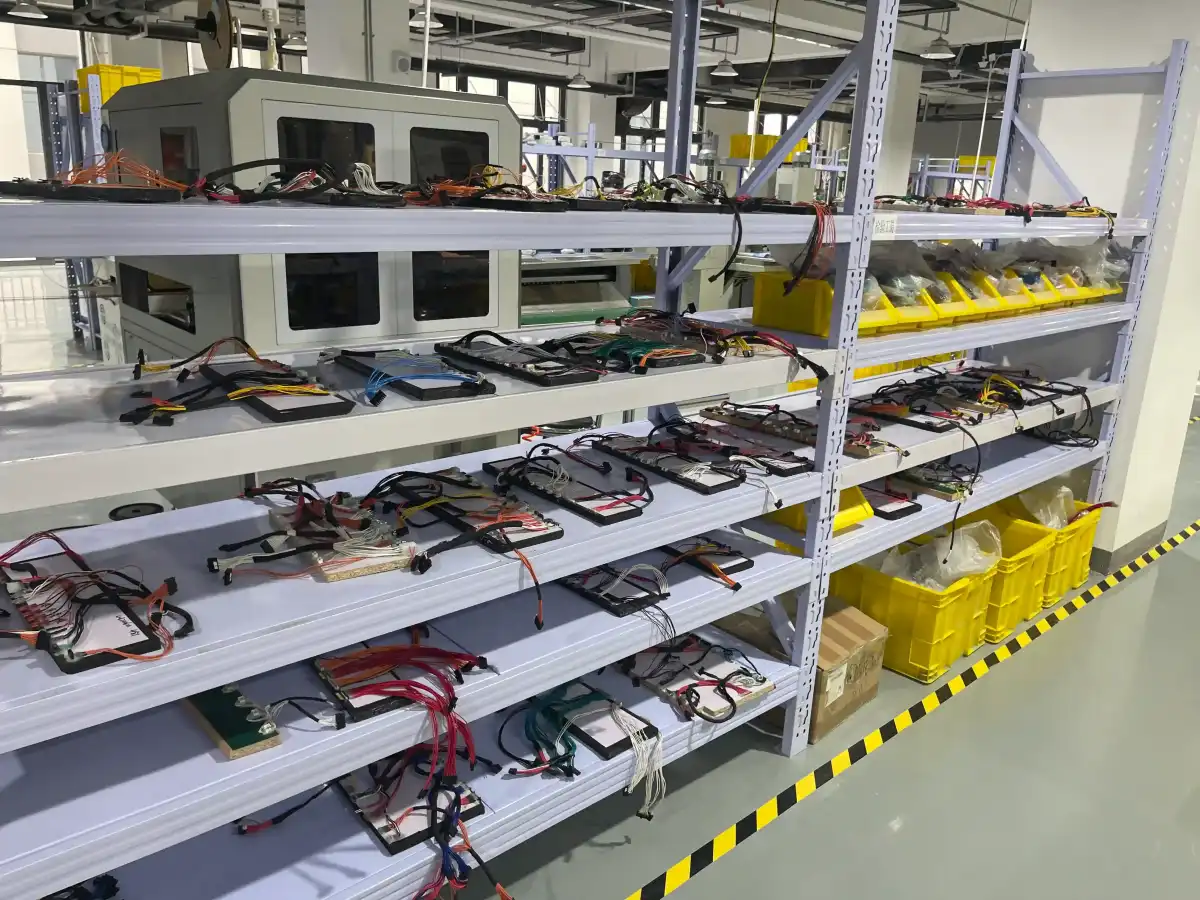

Testopstelling per project

Per project bouwen wij een testopstelling (testjig) wanneer het testplan daarom vraagt. Zo worden de pinnen en verbindingen uit het testplan in één handeling getest en blijft de kans op menselijke fouten klein.

  • Testopstelling per project, waar het testplan dat vereist
  • Automatische goed-/afkeurindicatie
  • Testresultaten vastgelegd en gearchiveerd per order
  • Barcode- of QR-koppeling wanneer overeengekomen
  • Validatie van de testopstelling vóór gebruik
  • Opzet afgestemd op tekening, pinout en testeisen
Technische tekening en werkinstructie voor kabelassemblageKabel kwaliteitstestmachine voor kabelassemblagesKwaliteitscontrole-afdeling voor kabelassemblages

Testdocumentatie

Testrapporten

  • Continuïteits- en pinouttestrapport
  • Hi-pot testrapport (indien in testplan)
  • Isolatieweerstandsrapport (indien in testplan)
  • Pull-force testresultaten
  • Functioneel testrapport

Inspectierapporten

  • Eerste-artikel inspectie (FAI)
  • Checklist visuele inspectie
  • Dimensionaal inspectierapport
  • Fotodocumentatie
  • Rapport cross-section analyse

Kwaliteitsdossier

  • PPAP-documentatie binnen afgesproken scope
  • Controleplan
  • Proces-FMEA
  • Meetgegevens volgens controleplan
  • Materiaaldocumenten van de fabrikant

Gerelateerde diensten

Veelgestelde vragen — testen

Test u echt elke kabelboom?

+

Ja, elke kabelboom wordt op continuïteit en pinout getest voordat hij de fabriek verlaat. Hi-pot, isolatieweerstand, pull-force, dichtheid (IP) en functionele tests voeren wij uit wanneer uw tekening of het afgesproken testplan dat voorschrijft, met spanning en grenswaarden uit uw specificatie.

Bouwt WIRINGO ook een testopstelling per project?

+

Ja, wanneer het testplan dat vereist bouwen wij per project een testopstelling (testjig). Of die nodig is en wat de kosten zijn, staat in de offerte.

Welke testrapporten levert WIRINGO?

+

Standaard leveren wij het rapport van de continuïteits- en pinouttest. Rapporten van hi-pot, isolatieweerstand, pull-force en dimensionale inspectie, een FAI-rapport en PPAP-documentatie leveren wij wanneer dat in het testplan of de order is afgesproken.

Hoe lang worden testresultaten bewaard?

+

Testresultaten worden gearchiveerd en zijn traceerbaar per order. De bewaartermijn stemmen wij af op uw sector en contractuele eisen.

Testnormen & standaarden

Elektrische tests

  • IEC 60352-2 (crimpverbindingen)
  • IEC 61984 (connectoren)
  • IEC 60512 (contactweerstand)
  • UL 486A-B (draadconnectoren)
  • SAE/USCAR-normen, indien door u voorgeschreven

Mechanische tests

  • IPC/WHMA-A-620 (visuele inspectie)
  • IEC 60068 (omgevingstests, indien voorgeschreven)
  • ISO 2859 (steekproefplannen)
  • ASTM B117 (zoutneveltest, indien voorgeschreven)

Documentatie

  • Vrijgegeven klanttekeningen en testcriteria
  • Eerste-exemplaarinspectie volgens projectafspraak
  • PPAP-documentatie binnen overeengekomen scope
  • Kalibratie- en meetrecords
  • Revisie- en afwijkingsbeheer

Traceerbaarheid per order

Testresultaten worden gekoppeld aan de productieorder. Zo kunnen wij de productie- en testgegevens van een levering terugvinden. Een serienummer per stuk passen wij toe wanneer dat in uw specificatie staat.

  • Serienummer per kabelboom wanneer overeengekomen
  • Barcode- of QR-label volgens uw labelspecificatie
  • Testgegevens gekoppeld aan de productieorder
  • Traceerbaarheid van materiaallotnummers
  • Registratie van operator en machine
  • Data-archivering per order
  • Testrapport bij de zending
  • Kalibratie- en meetrecords op aanvraag
Traceerbaarheid documentatie

Gerelateerde capaciteiten

Industrieën

Testplan en testrapport per project

Continuïteit en pinout per stuk, overige tests volgens uw testplan. WIRINGO legt de testresultaten vast en levert het testrapport mee.
