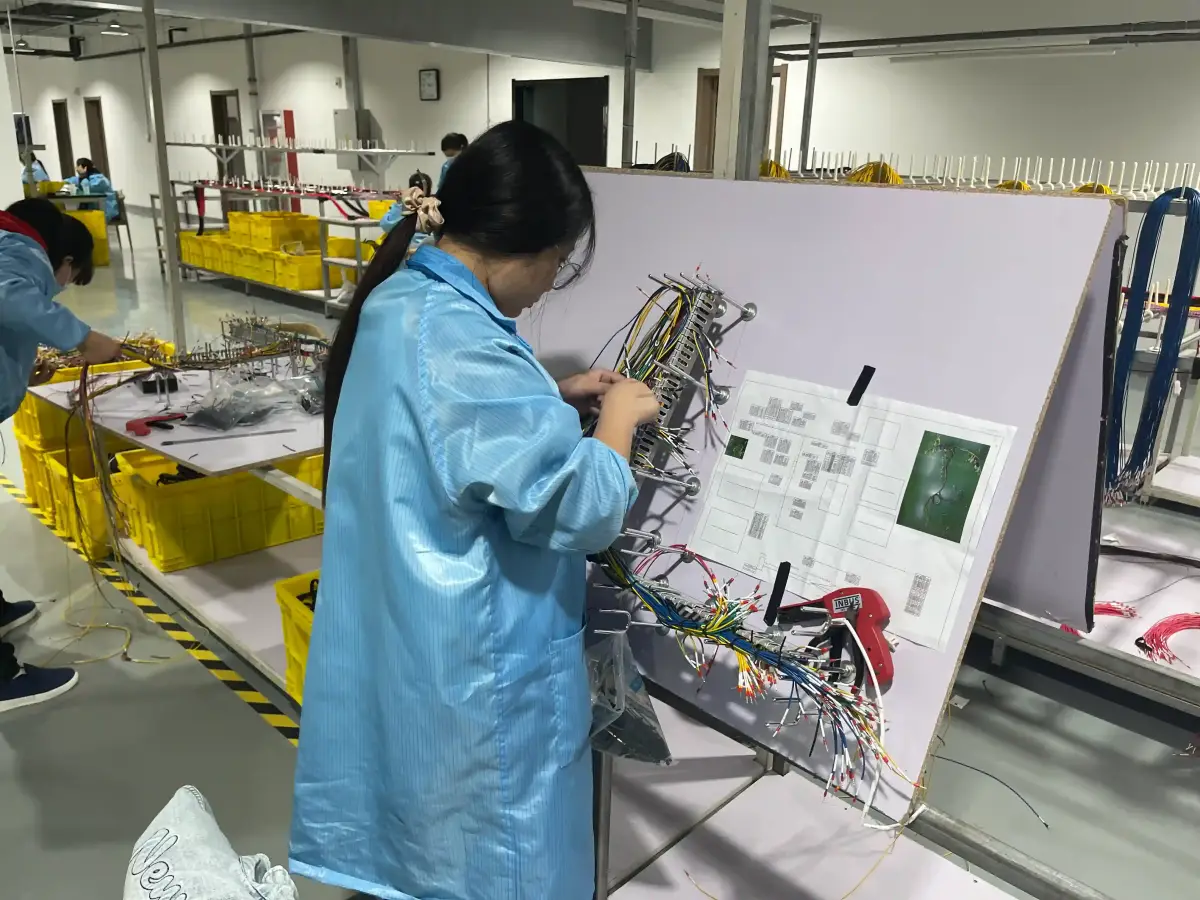

Een cable assembly drawing lijkt voor veel teams vooral een document voor de inkoopmap, maar in werkelijkheid is het de technische overeenkomst tussen engineering, inkoop, productie en kwaliteitscontrole. Zodra een tekening onduidelijk is over kabellengte, connectororientatie, draadlabels, stripmaten of testcriteria, verschuift de interpretatie naar de leverancier. Dat levert zelden exact hetzelfde product op als het team in gedachten had. Het resultaat is rework, vertraagde first articles, afwijkende offertes en veldproblemen die vaak pas zichtbaar worden nadat de assembly al in een kast, voertuig of medisch systeem is ingebouwd.
Voor bedrijven die custom cable assemblies, hybride kabelsets of complete wire harness builds laten maken, is een goede tekening daarom geen administratief detail maar een directe factor in kost, doorlooptijd en kwaliteit. In deze gids leggen we uit wat een cable assembly drawing minimaal moet bevatten, welke fouten in de praktijk het vaakst voorkomen en hoe u een tekening opstelt die zowel engineers als productievloeren correct begrijpen.
Het Korte Antwoord: Wat Moet in een Goede Cable Assembly Drawing Staan?
Een goede cable assembly drawing beschrijft niet alleen wat het product is, maar ook hoe het eenduidig geinterpreteerd moet worden. Minimaal wilt u een duidelijke part number en revisie, totale lengte met meetmethode, connectorpartnummers, pinout of wire list, gebruikte kabelspecificatie, strip- en terminatiematen, labels of markering, kritische orientaties, testeisen en algemene acceptatiecriteria. Zonder die combinatie ontstaat een gat tussen ontwerpintentie en productie-uitvoering.
De tekening moet bovendien geschikt zijn voor de werkelijke productievraag. Een eenvoudige interne servicekabel heeft minder detail nodig dan een afgeschermde automotive kabel of een medische kabelassemblage met traceerbaarheid. Het principe blijft echter hetzelfde: als een operator, inkoper of inspecteur de assembly niet op basis van de tekening alleen kan interpreteren, is de tekening nog niet af.
"Wanneer een cable assembly drawing geen meetreferentie voor lengte noemt, ziet u bij drie leveranciers vaak drie verschillende kabels. Het verschil is soms maar 15 of 20 millimeter, maar dat is genoeg om routing, trekontlasting en passing te verstoren."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Waarom Een Cable Assembly Drawing Meer Is Dan Een Plaatje
Veel tekeningen beginnen als een visuele schets: connector A links, connector B rechts, kabel ertussen. Dat is nuttig als startpunt, maar onvoldoende als productiedocument. Een cable assembly is een combinatie van mechanische passing, elektrische connectiviteit en processtappen. U moet dus niet alleen tonen hoe het product eruitziet, maar ook hoe het correct gebouwd en gecontroleerd wordt.
Volgens de uitleg over engineering drawings is een technische tekening bedoeld om ontwerpintentie reproduceerbaar over te dragen. Voor cable assemblies betekent dat dat de tekening ook de verborgen variabelen moet afdekken: welke zijde is Pin 1, vanaf welk punt meet u de lengte, welke draaddoorsnede hoort bij welke kleur, welke labeltekst moet op de bundel staan, en welke test bepaalt of het product wordt vrijgegeven.
Wie die details weglaat, krijgt een schijnbaar eenvoudige tekening die in feite productierisico exporteert naar de fabriek. Dat kan nog steeds tot een werkend prototype leiden, maar niet tot stabiele serieproductie. Vooral wanneer assemblies later worden opgeschaald of naar een tweede leverancier gaan, worden deze gaten zichtbaar.
De Belangrijkste Elementen in Een Praktische Tabel
| Element | Wat u moet vastleggen | Waarom het kritisch is |
|---|---|---|
| Part number en revisie | Unieke artikelcode, rev-level en datum | Voorkomt productie op verouderde documenten |
| Lengte | Totale lengte plus meetmethode, bijvoorbeeld centerline of end-to-end | Beperkt routing- en pasfouten |
| Connector callouts | Exact partnummer, gender, keying en orientatie | Voorkomt substitutie en verkeerde mating |
| Wire list of pinout | Kleur, draadnummer, AWG of mm² en pin-to-pin mapping | Maakt assemblage en inspectie eenduidig |
| Procesdetails | Striplengte, crimp, tinning, heat shrink, labels, tie wraps | Vermindert operatorinterpretatie |
| Testcriteria | Continuiteit, hi-pot, insulation resistance of functietest | Zorgt dat acceptatie meetbaar wordt |
Welke Lengte Moet U Precies Opgeven?
Lengte is een van de meest onderschatte punten in cable assembly drawings. Een notitie als "Length: 500 mm" lijkt helder, maar mist vaak de meetdefinitie. Meet u van connector face tot connector face? Van wire exit tot wire exit? Langs de centerline van de routing? Of gaat het om de vrije kabel vóór vorming? Zeker bij rechte connectors versus haakse connectors of bij assemblies met breakout-punten kunnen deze interpretaties tientallen millimeters verschillen.
Voor eenvoudige rechte assemblies werkt een end-to-end definitie vaak prima. Voor gevormde harnesses, coaxassemblages en toepassingen met beperkte inbouwruimte is centerline-metrologie meestal veiliger. Het punt is niet dat elke tekening dezelfde methode moet gebruiken, maar dat de tekening expliciet moet zeggen welke methode geldt. Combineer de maat altijd met een tolerantie die past bij de toepassing. Een signaalkabel in een ruime kast accepteert misschien plus of min 10 mm, terwijl een automotive subassembly of compacte medische unit veel strakker kan liggen.
"Ik zie vaak dat teams een nominale lengte specificeren maar de connectorbody vergeten mee te nemen. In prototypes lijkt dat klein, maar in serie veroorzaakt het direct montage-spanning, vooral bij assemblies onder 300 millimeter."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Connector Callouts: Beschrijf Meer Dan Alleen De Naam
Een notitie als "Molex connector" of "waterproof plug" is geen bruikbare callout. Een productiedocument heeft volledige identificatie nodig: fabrikant, exact partnummer, eventueel geschikt terminalnummer, seals, backshells, kleurcodering en orientatie. Bij coax of hoogfrequente kabels wilt u daarnaast ook relevante interface-informatie vastleggen, zoals 50 of 75 ohm waar dat nodig is. Bij meervoudige connectoren helpt een callout met view-richting en keying notitie om spiegelbeeldfouten te voorkomen.
Dat is extra belangrijk op projecten met crimpverbindingen, custom labels of verschillende housing-opties binnen dezelfde connectorfamilie. Een leverancier kan anders een commercieel vergelijkbaar onderdeel kiezen dat mechanisch past, maar niet dezelfde retentie, plating of mating-cycles ondersteunt. Een goede drawing verkleint die interpretatieruimte en maakt offertevergelijking eerlijker.
Pinout, Wire List en Draadidentificatie
Bij eenvoudige tweeaderige voedingskabels volstaat soms een basis pin-to-pin schema. Bij assemblies met meerdere circuits, shields, drains of breakout-secties is een wire list vrijwel altijd beter. Daarmee definieert u per lijn minimaal: wire ID, kleur, aderdoorsnede, bronconnector en pinnummer, doelconnector en pinnummer, en eventuele speciale notities zoals twisted pair, shield termination of labelreferentie.
Voor teams die werken met industriële machines, voertuigen of box-build integratie maakt deze wire list ook latere service veel eenvoudiger. Monteurs kunnen de assembly sneller beoordelen, en uw testteam kan fixture- en continuity-programma's consistent opbouwen. Waar relevant kunt u ook verwijzen naar acceptatieniveaus uit IPC/WHMA-A-620 als algemene kwaliteitsbasis voor cable en wire harness assemblies.
Procescallouts Die Vaak Ontbreken
Veel foutieve first articles zijn niet het gevolg van verkeerde pinning, maar van ontbrekende procesdetails. Denk aan ontbrekende striplengte, geen definitie van crimp height, geen notitie over adhesive-lined heat shrink, of onduidelijkheid over waar een label exact moet komen. Op papier lijkt de assembly nog steeds hetzelfde. In gebruik verschillen betrouwbaarheid en maakbaarheid echter sterk.
Daarom hoort een volwassen cable assembly drawing ook aandacht te geven aan proceskenmerken zoals:
- Strip- of blootlengte per draad of kabeluiteinde
- Soort terminatie: crimp, solder cup, IDC of lug
- Type en lengte van krimpkous of strain relief
- Positie van tie wraps, labels en breakout sleeves
- Shield termination methode bij afgeschermde kabels
- Toegestane materialen of goedgekeurde alternatieven
Voor productieteams die ook prototypes en revisies beheren, sluit dit goed aan op onze pagina over prototypebouw. Hoe eerder die procesdetails in de tekening staan, hoe minder engineeringkennis verloren gaat tussen rev A en serieproductie.
Revisiebeheer: Waar Documentcontrole Geld Bespaart
Een sterke cable assembly drawing bevat niet alleen technische inhoud maar ook documentcontrole. Revisies horen zichtbaar te zijn in titelblok, wijzigingstabel en eventueel vrijgaveproces. Zonder revisiebeheer blijven oude PDF's rondzwerven in e-mailketens, operators printen verouderde werkinstructies uit en inkopers bestellen nog volgens oude partnummers. Dat is een van de duurste fouten omdat alles er op het eerste gezicht normaal uitziet.
Goede revisiecontrole betekent dat de wijziging zelf concreet wordt benoemd: bijvoorbeeld "wire length changed from 480 mm to 500 mm" of "connector J2 changed from tin to gold plating". Een vage notitie als "updated drawing" is nauwelijks bruikbaar. Wanneer de wijziging effect heeft op tooling, testen of compatibiliteit, hoort dat ook in de vrijgavecommunicatie te staan.
"Bij kabelassemblages ontstaat de duurste fout niet altijd op de werkvloer, maar in documentcontrole. Een oude revisie kan 100 stuks perfect volgens tekening opleveren en toch volledig onbruikbaar zijn voor de klant."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Vergelijking: Minimale Tekening versus Productierijpe Tekening
| Onderdeel | Minimale schets | Productierijpe drawing |
|---|---|---|
| Lengte | Alleen nominale maat | Nominale maat plus meetmethode en tolerantie |
| Connector | Familienaam of foto | Volledig partnummer, keying, orientatie en terminals |
| Pinning | Basisschets | Volledige wire list of pin-to-pin tabel |
| Procesdetails | Niet benoemd | Crimp, strip, labels, heat shrink en shield notes |
| Kwaliteitscontrole | "Test before ship" | Concreet testpakket met grenswaarden of normreferentie |
| Documentcontrole | Bestandsnaam | Part number, revisie, ECO-historie en goedkeuring |
Welke Testinformatie Hoort in de Tekening?
Een cable assembly drawing is niet compleet zonder acceptatie-eisen. Voor sommige producten is 100% continuiteit en kortsluitcontrole voldoende. Voor andere assemblies wilt u ook insulation resistance, hi-pot, trekproef, polariteitscontrole, shield-continuity of projectspecifieke functionele tests benoemen. Het doel is niet om alle kwaliteitsdocumenten in de tekening te proppen, maar wel om duidelijk te maken waarop het product wordt vrijgegeven.
Voor waterdichte of outdoor toepassingen kan de drawing bijvoorbeeld verwijzen naar aanvullende validatie, zeker wanneer de assembly verwant is aan waterdichte kabelboomconstructies. Voor kritische industrieen kan ook traceerbaarheid van terminals, kabelbatch of first article inspectie relevant zijn. Volgens de basisprincipes achter ISO 9000 draait kwaliteitsborging juist om reproduceerbare processen en objectieve acceptatiecriteria; een goede drawing draagt daar rechtstreeks aan bij.
Veelgemaakte Fouten in Cable Assembly Drawings
1. Alleen een visuele layout tekenen
De assembly ziet er herkenbaar uit, maar essentiële gegevens over lengte, materialen en testen ontbreken.
2. Geen duidelijke referentie voor connectororientatie geven
Dat leidt tot gespiegeld pinnen of verkeerde uitgangshoeken, vooral bij meervoudige housings en haakse connectoren.
3. Lengte zonder meetmethode opgeven
Een maat zonder referentie laat te veel ruimte voor interpretatie tussen engineering en productie.
4. Partnummers van terminals, seals of accessoires weglaten
Daardoor kiest de leverancier een alternatief dat misschien past, maar niet dezelfde performance of levensduur heeft.
5. Revisiewijzigingen niet expliciet beschrijven
Teams weten dan niet of een wijziging cosmetisch is of functioneel effect heeft op bestaande voorraad en testopstellingen.
Wat U Minimaal in Uw RFQ of Vrijgavepakket Wilt Meesturen
Als u nieuwe assemblies laat offreren of een bestaande leverancier opnieuw wilt laten produceren, stuur dan niet alleen de drawing mee maar een klein technisch pakket. Voeg idealiter de stuklijst, wire list, 3D- of connectorreferenties, testeisen en eventuele goedgekeurde alternatieven toe. Als een onderdeel vormvast moet worden gebundeld of extra bescherming nodig heeft, benoem dan ook sleeves, tapes, overmolding of verplichte overmolding direct in de documentatie.
Voor eenvoudige projecten lijkt dat misschien veel, maar in de praktijk scheelt dit tijd. U krijgt nauwkeurigere offertes, minder engineeringvragen tijdens NPI en minder afwijkingen tussen prototype en serie. De beste drawing is niet de kortste tekening, maar de tekening die interpretatie reduceert zonder onnodige ruis toe te voegen.
Conclusie
Een cable assembly drawing is de technische basis van een reproduceerbaar product. Wie alleen de globale vorm tekent, koopt interpretatie. Wie daarentegen lengte, meetmethode, connector callouts, wire list, procesdetails, testeisen en revisiebeheer correct vastlegt, koopt voorspelbaarheid. Dat verschil merkt u in first article snelheid, in minder rework en uiteindelijk in betrouwbaardere assemblages in het veld.
Voor wire harnesses, coaxkabels, power assemblies en box-build integraties geldt hetzelfde principe: maak de ontwerpintentie expliciet. Een goede drawing is niet bedoeld om mooier te ogen, maar om de fabriek minder te laten raden.
FAQ over Cable Assembly Drawings
Wat is het verschil tussen een cable assembly drawing en een wire list?
Een cable assembly drawing is het overkoepelende productiedocument met geometrie, connector callouts, revisie en kwaliteitsnotities. Een wire list is meestal een onderdeel daarvan en beschrijft per circuit de pin-to-pin verbinding, kleur en aderdoorsnede. Voor assemblies met meer dan 6 tot 8 circuits is een aparte wire list bijna altijd duidelijker dan alleen een visuele schets.
Hoe moet ik de lengte van een cable assembly op een tekening aangeven?
Noem niet alleen de nominale lengte, maar ook de meetmethode en tolerantie. Bijvoorbeeld: 500 mm centerline, tolerantie plus of min 5 mm. Bij assemblies met haakse connectoren of breakout-secties voorkomt dit direct interpretatieverschillen van 10 tot 20 mm of meer.
Welke connectorinformatie moet minimaal in de drawing staan?
Minimaal wilt u fabrikant, volledig housing-partnummer, terminal- of contacttype, relevante seals of backshells, en orientatie of keying benoemen. Als het om een afgeschermde of coaxiale assembly gaat, voeg dan ook impedantie of interface-eisen toe wanneer 50 of 75 ohm relevant is.
Moet een cable assembly drawing ook testeisen bevatten?
Ja. Zelfs bij eenvoudige producten hoort minimaal 100% continuiteit en kortsluitcontrole te zijn benoemd. Voor zwaardere toepassingen kunnen ook hi-pot, insulation resistance, shield continuity of trekproeven nodig zijn. Zonder testdefinitie blijft acceptatie subjectief.
Hoe belangrijk is revisiebeheer bij kabelassemblages?
Essentieel. Een wijziging van bijvoorbeeld 1 connector, 1 labeltekst of 1 kabellengte kan bestaande voorraad en tooling direct ongeldig maken. Daarom hoort elke revisie een uniek niveau, datum en concrete change note te hebben zodat productie niet op een verouderde PDF werkt.
Wanneer is een eenvoudige schets niet meer voldoende?
Zodra de assembly meerdere circuits, afscherming, labels, speciale strain relief, gereguleerde sectoren of seriematige productie omvat. In de praktijk is een simpele schets soms genoeg voor een eenmalig labokabeltje, maar niet voor een build die 100, 1.000 of 10.000 keer reproduceerbaar moet zijn.
