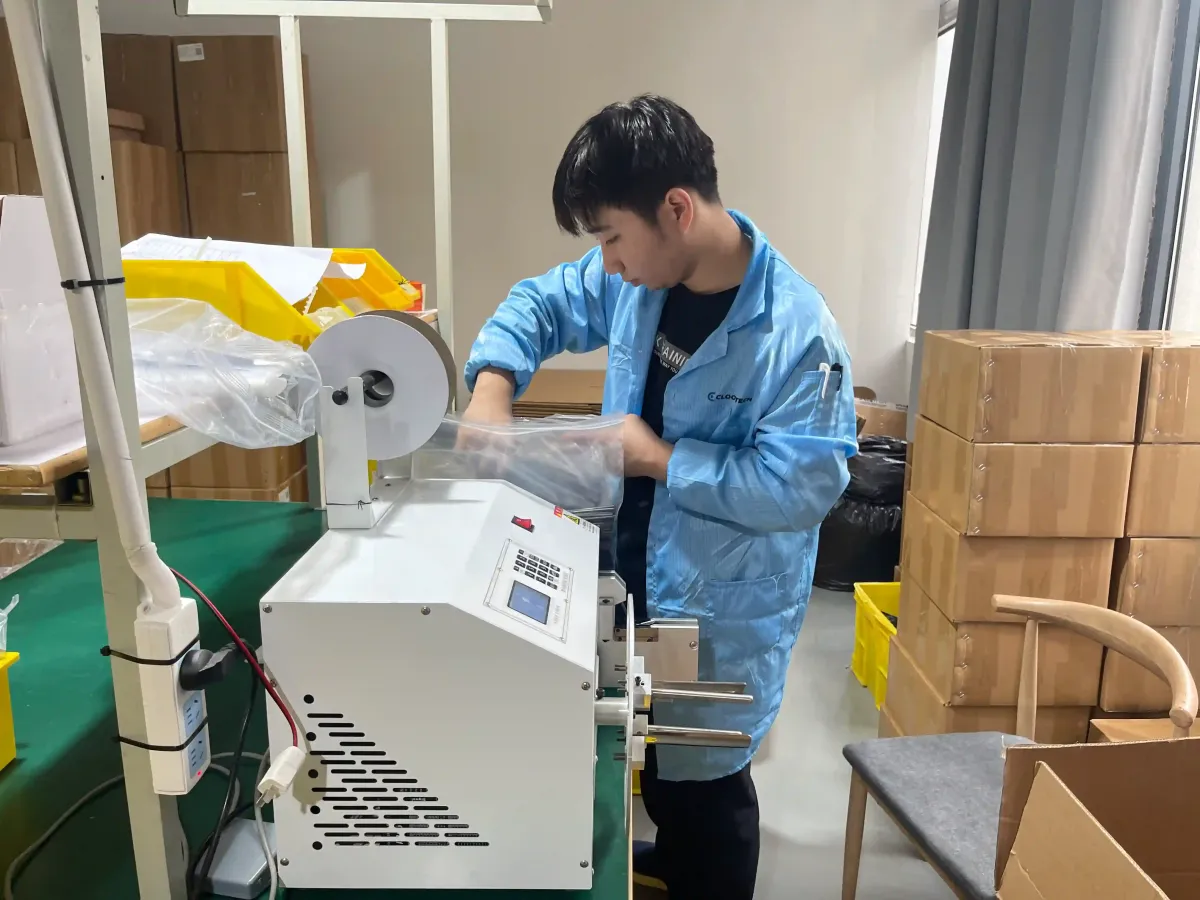

Verpakking van kabelmarkering en identificatie
Traceerbare kabelidentificatie

Kabelmarkering die montage, service en testrecords met elkaar verbindt

WIRINGO levert gelabelde kabelbomen, pigtails en kabelassemblages, gebouwd volgens uw tekening en stuklijst bij Hebei Cloom in China. Stuur tekening, stuklijst met artikelnummers, labeltekst en -positie, aantallen en testeisen. U ontvangt een testrapport en een eerste exemplaar ter goedkeuring vóór de serie start.

Elke kabel

Label- en eindtestcontrole

FAI

Labelcontrole op eerste exemplaren, aantal volgens kwaliteitsplan

DFM

Maakbaarheidsreview

Label

Volgens tekening

Wat moet een label in productie bewijzen?

Kabelmarkering is een productiecontrole, geen decoratie. Een label moet de monteur vertellen welke connector, draadgroep, revisie of serviceset hij in handen heeft. Een krimpkouslabel is een krimpbare identificatiesleeve die rond een draad of kabelmantel wordt aangebracht. Traceerbaarheid is de koppeling tussen materiaal, operator, batch, testrecord en verzonden onderdeel.

In de productie bij Hebei Cloom zijn labelregels onderdeel van de draadlijst. Het label wordt niet pas bij verpakking gekozen, maar samen met crimping, Volledige elektrische test en trekontlasting vrijgegeven. Dat voorkomt dat een correct gebouwde kabelassemblage alsnog verkeerd wordt gemonteerd omdat labelrichting, taal, revisie of verpakking onduidelijk is.

Voor de uitvoering verwijzen klanten vaak naar IPC/WHMA-A-620 als gemeenschappelijke acceptatienorm; de publieke achtergrond bij IPC helpt technische en kwaliteitsteams om dezelfde termen te gebruiken. Voor kwaliteitsmanagement sluiten label- en traceerbaarheidsregels vaak aan op ISO 9001 en, bij automotive projecten, op documentdiscipline volgens het IATF 16949-systeem van Hebei Cloom (kabelboomproductie, exclusief productontwerp).

Gelabelde kabelassemblages klaar voor verpakking

Labeltypen en vrijgavecontroles

De labelkeuze hangt af van kabeldiameter, montageomgeving, leesafstand en servicegedrag. Wij vergelijken daarom labelmateriaal en positie voordat de eerste batch wordt vrijgegeven.

LabeltypeTypisch gebruikRisicoVrijgavecontrole
KrimpkouslabelCompacte draad- en kabelidentificatie dicht bij connectoren of aftakkingenTekst kan draaien of krimpen buiten de leeszone als positie niet is vastgelegdLabelpositie, krimpverhouding, oriëntatie en leesbaarheid controleren op het eerste exemplaar
VlaglabelServicekabels, paneelbekabeling en langere teksten op dunne kabelsKan haken bij montage of in de verkeerde richting leesbaar zijnVrije ruimte, tekstzijde, afstand tot connector en verpakkingsrichting vastleggen
WikkellabelBundels, meeraderige kabels en interne machinebekabelingHechting kan afnemen door mantelmateriaal, olie, vocht of temperatuurLabelmateriaal volgens datasheet, overlap, oppervlaktereiniging en eindinspectie vastleggen
Barcode- of QR-labelTraceerbare kabelassemblages, servicesets en batchmatige vrijgaveCode heeft geen waarde voor traceerbaarheid als hij niet aan testrecords is gekoppeldDatastructuur, scanbaarheid, serienummerreeks en testlogkoppeling bevestigen

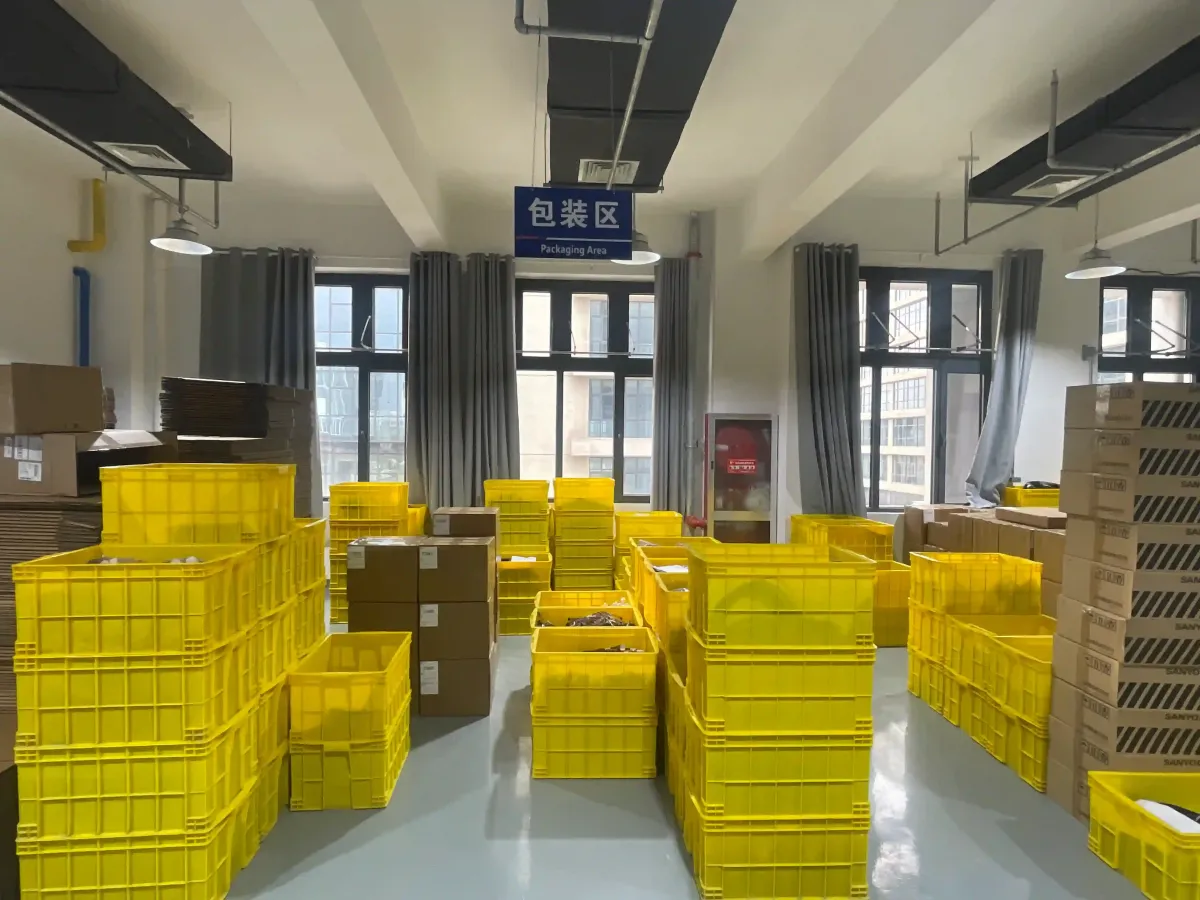

Verpakkingsafdeling voor traceerbare kabelassemblages

Van labeltekst naar traceerbare zending

Een labelplan moet verder gaan dan "print dit nummer op de kabel". Wij vragen waar het label wordt gelezen, wie het scant, of de kabel in een bundel verdwijnt, welke revisie op de verpakking moet staan en of het testrecord per lot of per serienummer wordt opgeslagen. Bij servicesets letten wij ook op volgorde in de zak, losse connectorbescherming en zichtbaarheid na installatie.

Labelpositie

Afstand tot connector, aftakking, boot, clamp of eerste buigzone wordt op tekening of foto vastgelegd.

Serienummerlogica

Barcode, QR-code, datumcode of batchcode wordt gekoppeld aan testlog en verpakkingslabel.

Materiaalkeuze

Krimpkouslabel, vlaglabel of wikkellabel wordt gekozen op temperatuur, kabelmantel en servicebelasting.

Eindcontrole

Eerste-exemplaarinspectie en eindinspectie controleren tekst, richting, leesbaarheid, aantallen, revisie en verpakking.

Productieproces voor kabelmarkering

Het labelproces is onderdeel van de vrijgave van de kabelboom, zodat label, assemblage, eindtest en verpakking dezelfde revisie volgen.

01

Labelinformatie verzamelen

Wij controleren draadlijst, connectorpositie, labeltekst, serienummerlogica, taal, barcode-inhoud, verpakking en zichtbaarheid na montage.

02

Materiaal en positie kiezen

Labelmateriaal, krimpkousmaat, vlagformaat, teksthoogte en afstand tot connector worden gekozen op basis van kabel-OD en toepassing.

03

Bouw van eerste exemplaren

De eerste exemplaren, in het aantal uit het afgesproken kwaliteitsplan of de order, bevestigen labelpositie, leesrichting, krimpgedrag, scanbaarheid en connectororiëntatie.

04

Assemblage en eindtest

Labels worden samen met crimpen, bundelen, trekontlasting en de continuïteits- en pinouttest uitgevoerd volgens vrijgegeven werkinstructies.

05

Verpakking en batchvrijgave

Wij controleren verpakking, batchlabel, revisie, aantallen en testrecords voordat de kabelassemblages worden verzonden.

RFQ-checklist voor labelidentificatie

Stuur deze punten mee wanneer labelidentificatie belangrijk is voor montage, service of traceerbaarheid. Daarmee kunnen wij sneller beoordelen of een standaardlabel volstaat of dat een projectspecifieke aanpak nodig is.

Labeltekst, taal en revisie
Exacte labelpositie per kabel of aftakking
Kabel-OD, mantelmateriaal en kleur
Barcode-, QR- of serienummerformaat
Koppeling met testrecord of batchnummer
Leesbaarheid na montage in uw systeem
Verpakking per stuk, set of serviceset
Omgeving: temperatuur, vocht, olie of reiniging

Veelgestelde vragen over kabelmarkering

Wat is kabelmarkering bij kabelbomen en kabelassemblages?

Kabelmarkering is het gecontroleerd aanbrengen van leesbare identificatie op draad, kabel, connector, bundel of verpakking. Bij WIRINGO koppelen wij labeltekst, labelpositie, revisie, serienummer, batchnummer en eindtest aan hetzelfde vrijgavepakket, zodat montage en service niet afhankelijk zijn van kleur of geheugen van de monteur.

Welke labeltypen kan WIRINGO toepassen?

Wij ondersteunen projectafhankelijk krimpkouslabels, vlaglabels, wikkellabels, connectorlabels, verpakkingslabels, barcode- of QR-labels en klantgespecificeerde markeringen. De juiste keuze hangt af van kabeldiameter, buigradius, temperatuur, chemische belasting, leesafstand, serviceomgeving en of het label na montage zichtbaar moet blijven.

Wanneer is een krimpkouslabel beter dan een vlaglabel?

Een krimpkouslabel is beter wanneer het label compact rond de kabel moet blijven, niet mag verschuiven en tegelijk lichte bescherming biedt. Een vlaglabel is beter wanneer de kabel dun is, de tekst langer is of de monteur het label in een dicht paneel snel moet kunnen lezen. Voor prototypes en kleine series kunnen beide typen op het eerste exemplaar worden vergeleken op leesbaarheid en montagepositie.

Kan WIRINGO serienummers of batchcodes op kabelassemblages aanbrengen?

Ja. Voor traceerbare productieseries kunnen wij serienummers, batchcodes, revisies, datumcodes, fixture-ID's of klantcodes op kabel, connector of verpakking aanbrengen. De data moeten wel vooraf worden vastgelegd: formaat, startnummer, barcode-inhoud, labelmateriaal, positie en koppeling met testrecords.

Hoe controleert WIRINGO dat labels correct zijn?

Wij controleren labeltekst, positie, richting, leesbaarheid, revisie, hoeveelheid en verpakking tijdens de eerste-exemplaarinspectie (FAI) en de eindinspectie. Labelcontrole wordt gecombineerd met de elektrische test, foto's van het eerste exemplaar en batchmatige vrijgave. Zo wordt een correct geteste kabel niet alsnog verkeerd gemonteerd door onduidelijke identificatie.

Welke informatie moet ik sturen voor een offerte?

Stuur kabeltekening, draadlijst, labeltekst, labelpositie, gewenste taal, barcode- of serienummerlogica, labelmateriaal, omgevingstemperatuur, chemische belasting, verpakkingseis, testplan en jaarvolume. Als het label op een bestaande montagepositie moet passen, helpt een foto van de installatie sterk.

Bronnen

Deze pagina verwijst naar algemeen erkende technische en kwaliteitskaders die vaak als gemeenschappelijke taal dienen tussen engineering, inkoop en kwaliteitsteams.

Wilt u labelregels vóór productie vastleggen?

Stuur uw kabeltekening, draadlijst, labeltekst en verpakkingseis. Wij controleren maakbaarheid, labelpositie, traceerbaarheid en testkoppeling voordat de eerste batch wordt gebouwd. U krijgt binnen 24 uur een reactie.
