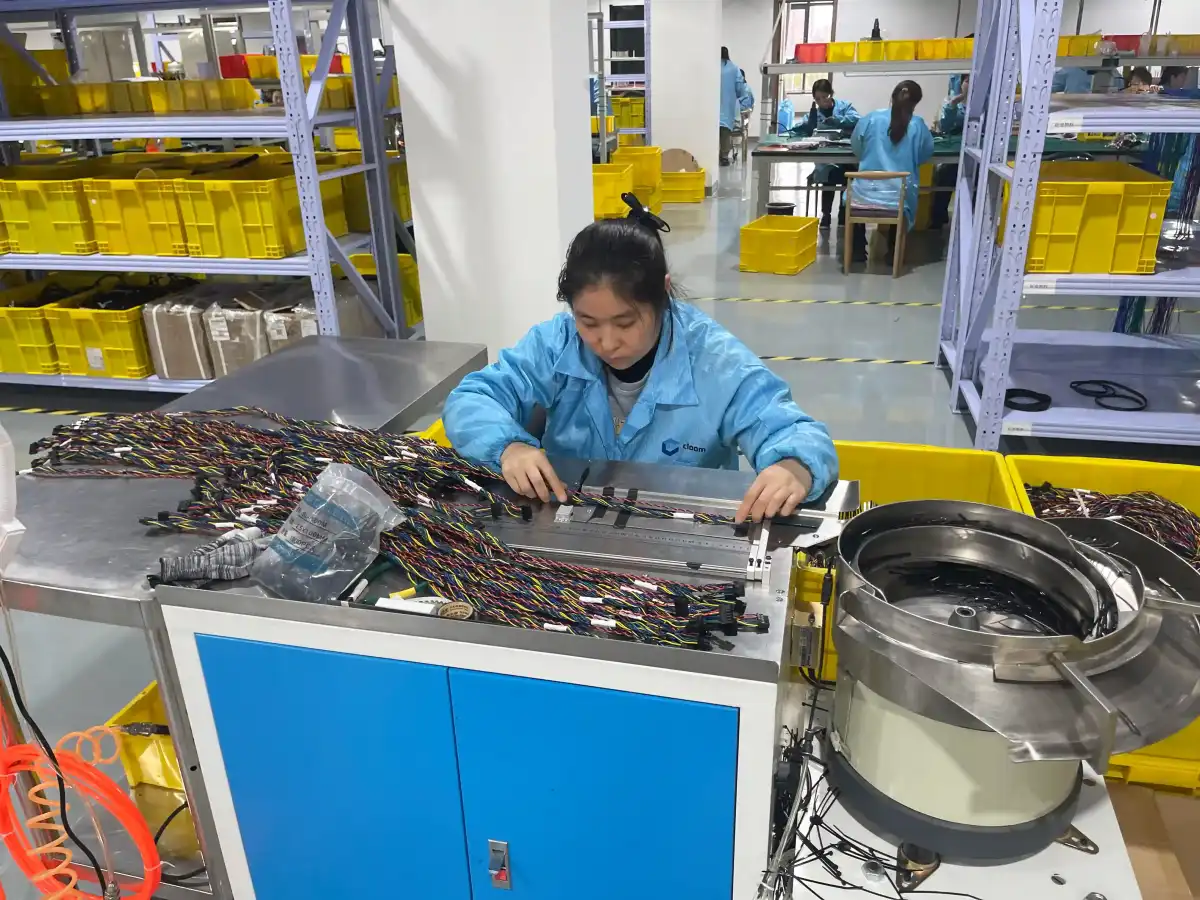

Kabelboom clips lijken vaak een mechanisch detail totdat een elektrisch perfecte harness na montage tegen een frame schuurt, een connector onder zijbelasting komt of een servicemonteur de bundel niet meer op dezelfde positie terugzet. In januari 2026 controleerden wij een pilotbatch van 260 machineharnesses met 14 bevestigingspunten per stuk. Elektrisch was de batch schoon: 100% continuity pass en 0 shorts. Mechanisch zagen wij bij 19 stuks glanssporen op de sleeve na 20 minuten vibratiescreening, omdat twee clipposities 35 mm buiten de tekeningtolerantie zaten en één nylon edge clip te dicht bij een metalen rand was gekozen.
Deze gids is geschreven voor design engineers, quality engineers en inkopers die een wire harness al hebben ontworpen, maar nog moeten bepalen hoe routing, clips, clamps en abrasion protection in de RFQ en first article inspection worden vastgelegd. Bij WIRINGO koppelen wij clipselectie aan automotive wire harness clips, bend radius controle, strain relief, 100% kabeltest en fixture-board assemblage, zodat de harness niet alleen elektrisch klopt maar ook reproduceerbaar past.
Het Korte Antwoord: Wat Moet U Specificeren?
Specificeer voor elke clippositie het cliptype, paneeldikte, gatdiameter of studmaat, bundeldiameter, afstand tot connector, afstand tot bewegende delen, toegestane positietolerantie en vereiste bescherming tegen scherpe randen. Een tekening met alleen "install clip" laat te veel interpretatieruimte. Voor een productierij is beter: "P1 fir-tree clip, gat 6,5 mm, bundel OD 11-13 mm, centrumpositie 80 +/- 5 mm vanaf connector J2, minimaal 25 mm vrijloop tot frame edge, sleeve onder clip verplicht."
Normen helpen bij de vrijgavetaal. IPC/WHMA-A-620 geeft workmanshipreferenties voor cable and wire harness assemblies. UL-758 is relevant wanneer wire style, jacketmarkering en Appliance Wiring Material in het veiligheidsdossier staan. ISO 9001 en IATF 16949 sturen traceerbaarheid, revisiebeheer en first article bewijs. Voor IP- of omgevingsclaims kan IEC 60529 als publiek referentiepunt helpen, maar de clip zelf moet nog steeds met millimeters worden gespecificeerd.
"Een clippositie is geen accessoire op de tekening. Als hij 30 mm verschuift, verandert de kracht op connector, seal, sleeve en buigradius tegelijk."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Background: Waarom Clips Vaak Te Laat Worden Ontworpen
Veel harnessprojecten beginnen met schema, connectoren, draadmaat en testplan. De mechanische bevestiging volgt later, soms nadat de eerste samples al onderweg zijn. Dat voelt snel, maar het verplaatst risico naar montage. Een harness die op de werkbank netjes oogt, kan in de machine toch tegen een radius, schroefkop, actuator of warme behuizing liggen.
De koopfase waarin dit artikel het meeste helpt is prototype naar pilot. U heeft waarschijnlijk een 3D-model, een routingfoto of een oude sample. Nu moet de leverancier weten welke posities kritisch zijn en waar hij productievariatie mag opvangen. Zonder clip-specificatie kiest de fabriek vaak een praktisch punt op de bundle. Dat punt is niet altijd het punt waar uw behuizing ruimte heeft.
Bij automotive, robotics, mining equipment en medische apparaten telt servicegedrag mee. Een clip moet de harness vastzetten, maar ook voorkomen dat onderhoud de bundel verkeerd terugplaatst. Daarom behandelen wij clips, labels, sleeves en tie-downs als routingreferenties, niet als losse verbruiksartikelen.
Role: Senior Factory Engineer Met 20+ Jaar Harness Ervaring
Hommer Zhao beoordeelt clipkeuze vanuit productiegedrag: wat kan een operator elke dag herhalen, wat kan een eindklant verkeerd monteren en welke fout blijft onzichtbaar tot vibratie of servicebelasting start? Met meer dan 20 jaar ervaring in wire harness en cable assembly productie ziet hij dat clipfouten zelden door één slecht onderdeel ontstaan. Meestal ontbreekt een compleet controlevenster.
Dat venster bestaat uit bundel-OD, clipmaat, paneelinterface, montagevolgorde, pull direction, draairichting van de tak, sleeve onder de clamp en vrijloop rond randen. Als één van deze punten op "naar inzicht leverancier" blijft staan, krijgt u mogelijk drie goede samples en daarna variatie zodra een andere operator of fixture wordt gebruikt.
Objective: Welke Ontwerp- en Sourcingvraag Lost Dit Op?
De praktische vraag is niet: welke clip is sterk genoeg? De betere vraag is: welke clipstrategie houdt de harness op dezelfde positie na assemblage, transport, installatie, vibratie en service? Dit artikel helpt u een RFQ en FAI-checklist maken die de leverancier kan uitvoeren zonder te raden.
Gebruik de besliscriteria hieronder voor custom wire harnesses, automotive subharnesses, control panel wiring, sensor pigtails, box-build interne harnesses en robotkabels. Voor custom wire harness productie is clipdefinitie vaak het verschil tussen een sample dat past en een seriebatch die zonder herwerk in de behuizing valt.
Key Result: Besliscriteria Met Normen en Getallen
Een werkbare clipspecificatie bevat minimaal 7 meetbare punten: clipfamilie, mating interface, bundel-OD, afstand tot connector, afstand tot bewegende delen, bescherming onder de clip en inspectiemethode. Bij kleine harnesses houden wij vaak 50 tot 150 mm aan tussen connectoruitgang en eerste fixatiepunt, afhankelijk van buigradius, connectorseal en installatierichting. Bij zware power bundles kan de eerste support dichterbij nodig zijn, maar nooit zo dicht dat de connector als trekontlasting werkt.
In de pilotcase met 260 machineharnesses wijzigden wij drie zaken. De twee verschuivende clipposities kregen een fixture-board referentie met +/- 5 mm tolerantie. De nylon edge clip werd vervangen door een P-clamp met EPDM liner en 30 mm extra afstand tot de plaatrand. Onder elke clamp kwam een braided sleeve over 70 mm, zodat de clamp niet direct op de draadisolatie drukte. De herhaalrun van 260 stuks had 0 zichtbare slijtage na dezelfde vibratiescreening en de installatietijd daalde van gemiddeld 6 minuten 20 seconden naar 4 minuten 55 seconden per machineharness.
Vergelijkingstabel: Clip- en Clampkeuze per Risico
| Clip of clamp | Typische toepassing | Belangrijkste maat | FAI-bewijs | Wanneer vermijden |
|---|---|---|---|---|
| Fir-tree clip | Automotive panelen, kunststof of plaatwerk met rond gat | Gatdiameter, paneeldikte, bundel-OD | Positie +/- 5 mm, pull direction foto, seating check | Bij herhaald demonteren of te dun paneel |
| Edge clip | Snelle montage op plaatrand zonder boorgat | Plaatdikte en randradius | Randafstand, sleeve onder contactzone, visuele seating | Bij scherpe randen, hoge vibratie of natte vuilbelasting |
| P-clamp met liner | Power cable, heavy bundle, machineframe | Clamp-ID, schroefmaat, liner-materiaal | Torquewaarde, sleeve overlap, bundelcompressie | Als montage geen gereedschap of torquecontrole toelaat |
| Cable tie mount | Low-volume, control cabinet, box build intern | Tie width, mount adhesive of screw size | Tie-tail trim, spanning, afstand tot connector | Bij hoge temperatuur of adhesive zonder oppervlakvoorbereiding |
| Push-mount tie | Lichte harnesses met vaste panelgaten | Mount diameter, bundelgewicht, tie tension | Flush seating en geen isolatie-insnijding | Bij zware bundels of service met vaak losmaken |
| Metal clamp met rubber insert | Mining, rail, industrial automation, buitenmachines | Insert-hardheid, corrosiebescherming, boutmaat | Materiaalcertificaat, torque en clearance | Bij dunne signaaldraden zonder extra sleeve |
Factory Scenario: Van Slijtagebeeld Naar Stabiele Routing
De machineharness uit de pilot had 42 circuits, twee sealed connectors, vier sensorbranches en een gesleevede hoofdbundel van 12 mm OD. De tekening noemde drie cliptypes, maar gaf alleen globale zones. Tijdens assemblage koos operator A clippositie C4 op 95 mm vanaf de breakout; operator B koos 130 mm. Beide harnesses haalden elektrische test, maar de langere vrije lengte liet de bundel tegen een bracket bewegen.
Wij hebben het probleem niet opgelost door "sterkere clips" te kiezen. De routingreferentie werd concreet gemaakt. Op de fixture kwamen stalen pinnen voor C1 tot C14, de werkinstructie kreeg foto's van de pull direction en FAI kreeg een meettabel met 14 clipposities. Daarna testten wij 10 first articles met 5 minuten handmatige flex per branch en 20 minuten vibratiescreening. De nieuwe acceptatie-eis was: geen zichtbaar jacketcontact met metaal, geen cliprotatie boven 10 graden en geen connectorzijbelasting tijdens handmatige beweging.
"Als een harness elektrisch slaagt maar mechanisch vrij kan klapperen, heeft u geen kwaliteitsprobleem aan het einde. U heeft een onvolledige routingdefinitie aan het begin."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Hoe Verbindt U Clips Met Bend Radius en Strain Relief?
Clip spacing mag de minimale buigradius niet forceren. Een clamp direct na een connector kan de bundle strak trekken en de seal belasten. Een clamp te ver weg laat de harness bewegen en maakt de connector alsnog trekpunt. De juiste positie ligt tussen die twee fouten in en hangt af van draaddiameter, jacketstijfheid, connectoruitgang en servicetoegang.
Gebruik daarom geen algemeen getal voor alle harnesses. Start met de minimale buigradius uit de kabel- of draadspecificatie, leg daarna vast waar de eerste fixatie mag beginnen en test het in de echte montagehouding. Voor een 10 mm OD gesleevede bundle is een visuele radius van 50 mm anders dan voor een dunne 3 mm sensorlead. Combineer clipposities met sleevekeuze en control panel wiring wanneer de harness dicht langs din-rails, deuren of klemmenstroken loopt.
Wat Moet Er In De RFQ Staan?
Schrijf niet alleen "clips included". Noem per positie het gewenste onderdeel of minimaal de functionele eis. Voorbeeld: "C3 shall retain 10-12 mm OD braided harness to 1,2 mm steel panel, no exposed wire contact to metal edge, first support 90 +/- 5 mm from J4 backshell, workmanship per IPC/WHMA-A-620 Class 2, wire style and marking per UL-758 where applicable."
Vraag om FAI-bewijs met foto van elke clippositie, meetwaarden voor kritische afstanden, bevestiging van bundel-OD, pull direction foto en een korte notitie over randen, hittebronnen en bewegende delen. Bij IATF 16949 projecten is revisiebeheer extra kritisch: wanneer een bracket, clip of routingpunt wijzigt, moet de harnessdocumentatie mee wijzigen. Anders bouwt de leverancier volgens revisie B terwijl uw montageframe al revisie C gebruikt.
Evolve: Zwakke Specificatie Herschreven
De zwakke specificatie luidt: "Supplier shall install clips as needed." Die zin lijkt flexibel, maar hij geeft geen clipfamilie, geen positie, geen panelinterface, geen afstand tot connector en geen bewijs dat de harness vrij blijft van scherpe randen. Een leverancier kan hem naleven en toch een batch leveren die bij installatie schuurt.
Schrijf liever: "Supplier shall install 14 routing clips per drawing WZ-428-C. Clip positions C1-C14 shall be controlled on fixture board with +/- 5 mm positional tolerance. First support after connectors J1 and J2 shall be 80-120 mm from connector rear face unless drawing calls out otherwise. Bundle OD under each clamp shall match approved range; protective sleeve shall extend at least 20 mm beyond both clamp edges. FAI shall include photos of all clip positions, measured distances for C2/C4/C9/C13, edge-clearance check above 25 mm and confirmation that workmanship aligns with IPC/WHMA-A-620 Class 2 and UL-758 wire marking where applicable."
"Een goede clip-RFQ noemt niet alleen het onderdeel. Hij noemt positie, tolerantie, vrije ruimte en welk bewijs de first article moet tonen."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Checklist Voor Uw Leverancier
- Clipinterface vastgelegd: gatdiameter, paneeldikte, studmaat, randdikte of schroefmaat staan op tekening of BOM.
- Bundel-OD gecontroleerd: cliprange past bij echte sleeve- en kabeldiameter, niet alleen bij nominale draadmaat.
- Positie meetbaar: kritische clips hebben een referentiepunt en tolerantie, bijvoorbeeld +/- 5 mm.
- Randen beschermd: sleeve, grommet, liner of extra afstand voorkomt direct contact met metaal of kunststofribben.
- Connector ontlast: de eerste support voorkomt zijbelasting zonder de minimale buigradius te breken.
- FAI bevat foto's: elke kritische clippositie is zichtbaar, inclusief pull direction en clearance.
- Revisies gekoppeld: clip, bracket, fixture board en harness drawing wijzigen samen.
Bronnen
- IPC - publieke achtergrond bij IPC/WHMA-A-620 workmanshipreferenties
- UL - publieke achtergrond bij veiligheidsstandaarden zoals UL-758
- ISO 9000 - kwaliteitsmanagement, traceerbaarheid en revisiebeheer
- IP code - publieke uitleg van IEC 60529 beschermingsklassen
FAQ Over Kabelboom Clips
Hoe dicht mag de eerste clip bij een connector zitten?
Voor veel kleine en middelgrote harnesses ligt de eerste support vaak tussen 50 en 150 mm vanaf de connectoruitgang. De exacte afstand hangt af van buigradius, connectorseal, kabel-OD en installatierichting. Leg de afstand met tolerantie vast, bijvoorbeeld 90 +/- 5 mm, en controleer tijdens FAI dat de connector geen zijbelasting krijgt.
Welke informatie heeft een leverancier nodig om clips goed te kiezen?
Lever minimaal bundel-OD, clippositie, paneldikte, gatdiameter of studmaat, omgevingstemperatuur, vibratierisico, servicedoel en kritische clearance aan. Voeg de gewenste workmanshipklasse toe, bijvoorbeeld IPC/WHMA-A-620 Class 2, en noem of UL-758 wire marking in het dossier moet blijven kloppen.
Zijn cable ties genoeg voor een wire harness?
Cable ties kunnen genoeg zijn voor interne box-build of control cabinet routing met lage beweging. Bij vibratie, buitenmachines of automotive montage is een vaste clip, P-clamp of edge clip vaak beter. Controleer tie tension, tail trim en afstand tot connector; een te strakke tie kan isolatie lokaal indrukken.
Hoe voorkom ik slijtage onder een clamp?
Gebruik een liner, braided sleeve, heat shrink of extra jacketlaag onder de clamp en laat bescherming minimaal 20 mm voorbij beide clampedges lopen. Controleer ook dat de clamp-ID past bij de werkelijke bundel-OD. In FAI moet zichtbaar zijn dat er geen draadisolatie direct tegen metaal ligt.
Moet clippositie in de elektrische test worden gecontroleerd?
Elektrische test vindt open circuits, shorts en pinoutfouten, maar geen verkeerde clippositie. Combineer daarom 100% elektrische test met visuele of fixture-board controle voor kritische clips. Voor een harness met 10 tot 20 clipposities kan FAI de kritische posities meten en productie met referentiefoto's werken.
Welke normen horen bij kabelboom clips?
IPC/WHMA-A-620 helpt bij workmanshiptaal voor harnessassemblies, UL-758 bij wire style en marking, ISO 9001 bij documentcontrole en IATF 16949 bij automotive traceability. De normen geven geen universele clipafstand; uw tekening moet nog steeds maten zoals +/- 5 mm, 25 mm clearance en bundel-OD noemen.
