Crimpfouten herkennen vraagt meer dan een snelle blik op een terminal. In maart 2026 controleerden wij een first article batch van 480 sensorlead harnesses met 2.880 open-barrel crimps. Alle assemblies haalden continuity, maar 37 crimps hadden een te korte conductor brush, 11 hadden insulation in de conductor crimp en 6 terminals hadden zichtbare contactvervorming na applicatorwissel. Zonder visuele crimpinspectie volgens IPC/WHMA-A-620 zouden deze fouten pas bij pull-force sampling, montage of veldvibratie zichtbaar worden.

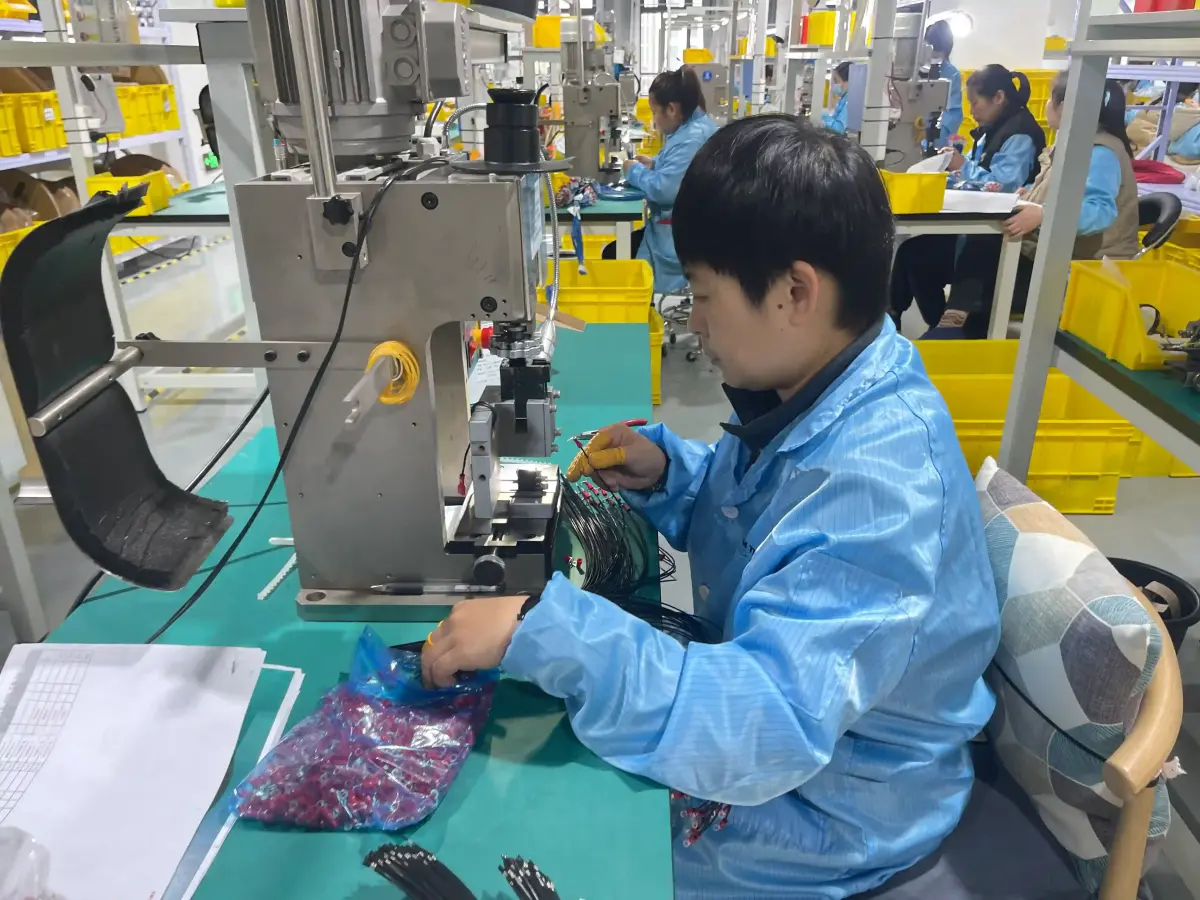

Deze gids is geschreven voor design engineers, quality engineers en inkopers die een kabelboom of cable assembly al sourcen, maar nog moeten vastleggen welke crimpdefecten in RFQ, first article inspection en productiecontrole worden afgekeurd. Bij WIRINGO koppelen wij crimpinspectie aan terminal crimping, crimphoogtecontrole, crimp pull testing, 100% elektrische test en first article inspection, zodat een goed uitziende crimp ook meetbaar reproduceerbaar is.
TL;DR
- Continuity vindt geen te korte brush, ontbrekende bellmouth of ingesneden insulation crimp.
- Controleer minimaal 7 crimpzones: strip length, brush, bellmouth, crimp height, insulation support, cut-off tab en contactvorm.
- Gebruik IPC/WHMA-A-620, UL-758 en terminalfabrikant-specificaties samen; geen enkele norm vervangt het applicatordatablad.
- Vraag bij FAI om foto's, crimp height data, pull-force resultaten en tool/applicator-ID per terminalfamilie.
Het Korte Antwoord: Welke Crimpfouten Moet U Afkeuren?
U moet crimpfouten afkeuren wanneer conductor strands ontbreken, insulation in de conductor crimp zit, de brush te kort of te lang is, bellmouth ontbreekt, crimp height buiten tolerantie valt, insulation support de jacket doorsnijdt of het contactdeel vervormd is. Een open-barrel crimp is een gevormde terminalverbinding waarbij de conductor barrel de koperen strands samendrukt en de insulation barrel de draadmantel mechanisch ondersteunt. Die twee functies mogen elkaar niet vervangen.
Een crimp is dus geen esthetische controle. IPC/WHMA-A-620 geeft workmanshiptaal voor cable and wire harness assemblies, terwijl UL-758 relevant is voor wire style, insulation en marking in veiligheidsdossiers. Voor applicaties met strengere missierisico's verwijst NASA-STD-8739.4 expliciet naar workmanship voor crimping, interconnecting cables, harnesses and wiring.
"Een crimp die continuity haalt maar geen conductor brush toont, is voor mij geen vrijgegeven proces. U ziet niet of alle strands in de barrel zitten."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Background: Waarom Crimpdefecten Door Elektrische Test Glippen
Elektrische eindtest bewijst dat er op testmoment een geleidend pad bestaat. Elektrische eindtest bewijst niet dat de terminal over 3 maanden nog voldoende mechanische reserve heeft na vibratie, temperatuurwisseling of servicebeweging. Een losse strand, verkeerde strip length of gesneden insulation kan elektrisch schoon meten en later alsnog intermitterend falen.
De koopfase waarin dit risico ontstaat is meestal prototype naar pilot. De connectorfamilie, wire gauge en pinout zijn gekozen, maar de leverancier moet nog tooling, applicatorhoogte, stripmachine en inspectievenster vastleggen. Zonder scherpe FAI-eisen krijgt u vaak een sample dat werkt, maar geen bewijs dat 5.000 stuks dezelfde crimpgeometrie krijgen.
Role: Senior Factory Engineer Met 20+ Jaar Crimpproces Ervaring
Hommer Zhao beoordeelt terminal crimps vanuit procesherhaalbaarheid: welke fout kan de operator zien, welke fout moet met crimp height of pull force worden gemeten en welke fout ontstaat door toolslijtage. Met meer dan 20 jaar ervaring in wire harness en cable assembly productie ziet hij dat de meeste crimpdefecten niet door een slechte terminal beginnen. Ze beginnen door onvolledige setupdata.
De kritieke setupdata zijn terminalpartnummer, wire style, conductor doorsnede, insulation OD, strip length, applicator-ID, crimp height, pull-force limiet, visuele acceptatie en samplefrequentie. Als een RFQ alleen "crimp terminals per drawing" noemt, kiest de leverancier de ontbrekende details zelf. Dat kan bij eenvoudige prototypes werken, maar het is zwak voor automotive, medical, robotics en industrial harnesses.
Objective: Welke Design- en Sourcingvraag Lost Dit Op?
Dit artikel helpt u vastleggen welke crimpdefecten uw leverancier moet controleren voordat productie wordt vrijgegeven. De output is een praktische inspectietabel voor RFQ, FAI en incoming quality: wat moet zichtbaar zijn, wat moet gemeten worden en welk bewijs hoort bij de eerste build.
De kernvraag is niet: is de crimp goed genoeg? De betere vraag is: welke meetbare kenmerken bewijzen dat de juiste wire, terminal, strip length en applicatorinstelling samen een stabiele gas-tight verbinding vormen. Een gas-tight crimp is een sterk samengedrukte koper-terminal overgang die zuurstof en beweging op het contactvlak beperkt. Die verbinding ontstaat alleen binnen een procesvenster, niet door harder te knijpen.
Key Result: 7 Inspecties Met Normen en Getallen
Een bruikbaar crimpcontroleplan bevat minimaal 7 inspecties: strip length, conductor brush, bellmouth, crimp height, insulation support, cut-off tab en contactvorm. Voor de maart 2026 batch hebben wij de eerste 30 assemblies 100% visueel gecontroleerd, daarna 5 stuks per 200 crimps steekproefsgewijs gemeten en elke applicatorwissel opnieuw vrijgegeven met 10 pull-force samples. De herhaalrun van 480 harnesses had 0 brush escapes, 0 insulation-in-conductor-crimp fouten en een crimp height spreiding van 0,03 mm binnen de vrijgegeven vensters.
IPC/WHMA-A-620 helpt bij acceptatiecriteria voor crimped terminations, wire preparation en insulation support. UL-758 helpt wanneer de gekozen wire style en insulation onderdeel zijn van een UL-dossier. De publieke uitleg van electrical crimp connections plaatst crimping in de bredere context van mechanische en elektrische verbindingen. Gebruik deze bronnen samen met het echte terminal-applicatiedatablad.
Vergelijkingstabel: 7 Crimpfouten en Hun Bewijs
| Inspectiepunt | Typische fout | Waarschijnlijk procesprobleem | FAI-bewijs | Risico als u het mist |
|---|---|---|---|---|
| Strip length | Te kort of te lang gestript | Stripmachine verkeerd ingesteld of insulation slip | 10 metingen per wire style, tolerantie in mm | Geen brush, shorts of insulation in conductor crimp |
| Conductor brush | Geen zichtbare strands of brush in contactzone | Draad niet volledig ingestoken of strip length fout | Foto met 10x vergroting of inspectiemicroscoop | Lage pull force en verborgen strandverlies |
| Bellmouth | Ontbreekt of is te groot | Terminalpositie of applicatorhoogte fout | Visuele foto van wire-entry zijde | Strands worden ingesneden bij vibratie |
| Crimp height | Buiten terminal-specificatie | Applicator, anvil, wire mix of terminal batch | Meetwaarden per applicator-ID, resolutie 0,01 mm | Hoge weerstand of lage mechanische retentie |
| Insulation support | Jacket doorgesneden of niet vastgehouden | Verkeerde insulation barrel of wire OD mismatch | Foto en bend check 60-90 graden waar passend | Vibratiebelasting komt op conductor crimp |
| Cut-off tab | Te lang, scherp of vervormd | Feed, carrier strip of snijmes versleten | Visuele controle tegen connector cavity clearance | Terminal seat niet volledig of beschadigt housing |
| Contactvorm | Bend up/down, twist of contact damage | Terminal niet stabiel in applicator of handlingfout | Mating check en foto van contactzone | Connector klikt wel, maar contactkracht is instabiel |
De tabel laat zien waarom een enkel getal geen crimpkwaliteit bewijst. Crimp height kan goed zijn terwijl de wire te kort is ingestoken. Pull force kan slagen terwijl het contactdeel door handling is verbogen. Daarom combineert WIRINGO visuele inspectie, meting en destructieve sampletest in dezelfde FAI-map.
Factory Scenario: 2.880 Crimps, 54 Visuele Afwijkingen
De maartbatch bestond uit 480 sensorlead harnesses met drie connectorfamilies, AWG22 en AWG24 draad en zes crimps per assembly. De klant had alleen continuity, pinout en algemene workmanship gevraagd. Tijdens onze interne pre-FAI zagen operators dat twee wire styles dezelfde kleur hadden maar verschillende insulation OD: 1,42 mm en 1,68 mm. De applicator was correct voor conductor crimp, maar de insulation support was te strak voor de dikkere jacket.
Wij hebben 54 visuele afwijkingen geblokkeerd voordat de klant samples kreeg. De correctie bestond uit drie acties: strip length met 0,4 mm aangepast, insulation crimp hoogte apart vrijgegeven en een poka-yoke tray toegevoegd voor de twee vergelijkbare wire styles. Daarna controleerden wij 60 extra crimps met 10x vergroting en 12 pull-force samples. Alle 12 pull tests braken in de draad of boven de interne limiet; geen sample brak in de crimp barrel.
"Als twee wire styles visueel op elkaar lijken, vertrouw ik niet op geheugen. Ik wil kleur, label, traypositie en applicatorinstelling in hetzelfde vrijgavepakket zien."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Conductor Brush: Klein Venster, Grote Waarde
Conductor brush bewijst dat de koperen strands door de conductor crimp heen zijn gevoerd zonder in de contactzone te komen. Te weinig brush kan betekenen dat de draad niet diep genoeg in de terminal zit. Te veel brush kan interfereren met mating, lock features of aangrenzende cavities. De juiste lengte komt uit het terminaldatablad of de applicatie-instructie.
Vraag daarom geen vage eis zoals "visible copper acceptable". Schrijf liever: "conductor brush visible after conductor barrel, not entering contact area; verify on first 30 crimps and after each applicator adjustment." Voor Molex cable assemblies, JST connector harnesses en sealed automotive terminals is de brushpositie vaak bepalend voor zowel retentie als cavity fit.
Bellmouth en Insulation Support Moeten Samen Kloppen
Bellmouth beschermt de strands tegen een scherpe rand aan de wire-entry zijde van de conductor crimp. Een ontbrekende bellmouth kan op dag 1 elektrisch werken en bij vibratie later strands laten breken. Een te grote bellmouth kan juist wijzen op verkeerde terminalpositie of onvoldoende effectieve crimplengte.
Insulation support is de mechanische grip op de wire jacket, niet de elektrische verbinding. De insulation tabs moeten de mantel ondersteunen zonder de insulation te snijden, te perforeren of de conductor crimp te raken. Dit punt sluit direct aan op wire cutting en strip length, omdat een stripfout zichtbaar wordt als brush-, bellmouth- of insulation-support probleem.
Crimp Height Is Procescontrole, Geen Los Certificaat
Crimp height is een snelle, niet-destructieve meting om te bewaken of de terminal rond de conductor met de juiste compressie is gevormd. Een crimp height micrometer met 0,01 mm resolutie is nuttig, maar alleen wanneer het meetpunt, terminalnummer, wire size en applicator-ID vastliggen. Zonder die context is een meetwaarde niet vergelijkbaar tussen batches.
Bij serieproductie vragen wij meestal crimp height data bij setup, eerste stuk, applicatorwissel, terminalrolwissel en geplande steekproef. Voor kritieke builds koppelen wij dit aan pull-force testresultaten en elektrische eindtest. De crimp height bewijst processtabiliteit; pull force bewijst mechanische reserve op samples.
Wanneer Is Deze Aanpak Niet Genoeg?
Deze visuele crimpinspectie is niet genoeg wanneer de toepassing extra elektrische, mechanische of omgevingsrisico's heeft. Shielded cable assemblies vragen ook shield continuity en termination review. Coaxiale kabelassemblages vragen RF-test of impedantiecontrole. Waterproof harnesses vragen sealing, cavity plugs en vochtproef naast de crimp.
Voor dynamische robotkabels of high-vibration automotive harnesses hoort u crimpcontrole te combineren met routing, strain relief, clippositie en bend radius. De crimp kan perfect zijn en alsnog falen wanneer de eerste clamp te ver weg zit en alle beweging op de terminal komt. Een crimpcontroleplan is dus een kernonderdeel van betrouwbaarheid, geen volledig kwalificatiedossier.
Wat Moet U In De RFQ Zetten?
Een sterke RFQ noemt per terminalfamilie de wire style, wire gauge, insulation OD, strip length, terminalpartnummer, applicator/tool-ID, crimp height venster, pull-force eis, visuele acceptatie en samplefrequentie. Vraag expliciet om FAI-foto's van conductor brush, bellmouth, insulation support en contactvorm. Voeg ook toe dat productie na applicatorwissel of terminalrolwissel opnieuw moet worden vrijgegeven.
Een bruikbare callout is: "Crimped terminations shall be inspected per IPC/WHMA-A-620 Class 2 unless drawing states Class 3. Supplier shall provide crimp height data, pull-force sample results, tool/applicator ID and 10x photos for conductor brush, bellmouth and insulation support during FAI. Wire style and marking shall remain consistent with UL-758 where applicable." Die tekst laat minder ruimte voor interpretatie dan "crimp per standard".
Evolve: Zwakke Specificatie Herschreven
De zwakke specificatie luidt: "All terminals shall be properly crimped." Die zin geeft geen terminalfamilie, geen meetmethode, geen rejectcriteria en geen bewijs bij FAI. Een leverancier kan hem volgen met alleen continuity en alsnog crimps leveren met korte brush, gesneden insulation of vervormde contacts.
Schrijf liever: "For each terminal family, supplier shall document wire style, AWG, insulation OD, strip length, applicator ID, conductor crimp height, insulation crimp setting and pull-force sample result. First article shall include 10x photos for conductor brush, bellmouth, insulation support, cut-off tab and contact geometry on the first 30 crimps. Production shall revalidate after applicator adjustment, terminal reel change or wire lot change. Workmanship shall align with IPC/WHMA-A-620 Class 2 and wire marking requirements with UL-758 where applicable."
"De beste crimpcontrole is saai: dezelfde tool, dezelfde wire, dezelfde meetpunten en dezelfde foto's bij elke vrijgave. Variatie is waar fouten zich verstoppen."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Checklist Voor Uw Leverancier
- Terminal en wire gekoppeld: terminalpartnummer, wire style, AWG en insulation OD staan samen in BOM of control plan.
- Strip length meetbaar: minimaal 10 metingen per wire style bij FAI en na stripmachine-aanpassing.
- Brush zichtbaar: conductor strands zijn zichtbaar achter de barrel maar raken de contactzone niet.
- Bellmouth aanwezig: wire-entry zijde toont flare volgens terminal-specificatie of applicatiehandboek.
- Crimp height geregistreerd: meting is gekoppeld aan applicator-ID, terminalrol, wire lot en datum.
- Insulation support correct: jacket wordt vastgehouden zonder snijspoor, perforatie of conductor-crimp interferentie.
- Contactvorm beschermd: geen bend up/down, twisting, crushed latch of cut-off tab die cavity seating blokkeert.
Bronnen
- IPC - publieke achtergrond bij IPC/WHMA-A-620 workmanshipreferenties
- UL - publieke achtergrond bij veiligheidsstandaarden zoals UL-758
- NASA-STD-8739.4 - workmanship standard voor crimping, cables, harnesses and wiring
- Electrical crimp connection - publieke achtergrond bij crimpverbindingen
- ISO 9000 - kwaliteitsmanagement, traceerbaarheid en documentcontrole
FAQ Over Crimpfouten bij Kabelbomen
Hoe herken ik een slechte terminal crimp zonder destructieve test?
Controleer conductor brush, bellmouth, insulation support, cut-off tab, contactvorm en crimp height data. Een 10x foto van de eerste 30 crimps geeft vaak meer bewijs dan alleen continuity. Voor IPC/WHMA-A-620 Class 2 of Class 3 werk moet de visuele acceptatie naast pull-force sampling staan.
Ik bestel 1.000 kabelbomen; hoeveel crimpinspectie moet ik vragen?
Vraag minimaal 100% continuity, FAI-foto's van de eerste 30 crimps per terminalfamilie, crimp height data bij setup en steekproefsgewijze pull-force tests. Bij applicatorwissel, wire lot change of terminalrolwissel moet de leverancier opnieuw vrijgeven. Voor kritieke harnesses gebruiken wij vaak 5 gemeten crimps per 200 crimps als processteekproef.
Is crimp height belangrijker dan pull-force testing?
Crimp height en pull-force testen beantwoorden verschillende vragen. Crimp height bewaakt het proces niet-destructief met bijvoorbeeld 0,01 mm meetresolutie. Pull-force testing is destructief en bewijst mechanische reserve op samples. Gebruik beide bij FAI; alleen pull-force vindt geen contactvervorming of te lange conductor brush.
Welke norm moet ik noemen voor crimpkwaliteit in een RFQ?
Noem IPC/WHMA-A-620 voor workmanship van cable and wire harness assemblies en UL-758 wanneer wire style of marking relevant is. Voor strengere ruimtevaart- of mission-critical referentie kan NASA-STD-8739.4 nuttig zijn. Voeg altijd terminalfabrikant-specificaties toe voor strip length, crimp height en bellmouth.
Waarom faalt een crimp later als continuity bij levering goed was?
Continuity meet elektrisch contact op dat moment, niet mechanische reserve na vibratie. Een korte brush, gesneden insulation support of ontbrekende bellmouth kan na duizenden bewegingen strands breken. Daarom combineren wij continuity met visuele inspectie, pull-force samples en strain-relief review rond de eerste 50 tot 120 mm vanaf de connector.
Kan een automatische crimping machine deze fouten volledig voorkomen?
Nee. Een automatische machine verlaagt variatie, maar verkeerde applicatorinstelling, terminalfeed, wire lot of insulation OD kan nog steeds fouten maken. Laat de leverancier machine-ID, applicator-ID, crimp height data en FAI-foto's vastleggen. Bij hoge volumes helpt crimp force monitoring, maar visuele vrijgave blijft nodig.
Wilt U Uw Crimpproces Laten Controleren?
WIRINGO helpt met terminalselectie, applicatorvrijgave, crimp height vensters, pull-force validatie, FAI-foto's en 100% kabeltest voor wire harnesses en cable assemblies. Neem contact op met ons engineeringteam als u een bestaande tekening, sample of RFQ wilt laten controleren voordat pilotproductie start.
