Overmolded kabelassemblages lossen niet automatisch elk veldprobleem op. In 20 jaar kabelboomproductie heeft Hommer Zhao vaak twee tegenovergestelde situaties gezien: een sensorlead die na 30.000 buigcycli nog stabiel blijft omdat de overmold de kabeluitgang correct ondersteunt, en een bijna identieke kabel die na enkele weken breekt omdat een te harde overgang alle spanning naar 1 punt verplaatst. Het verschil zit niet in het woord overmolding, maar in de combinatie van materiaal, geometrie, connectorinterface, kabelmantel en testplan.
Voor inkopers en engineers is de kernvraag daarom niet: "kunnen jullie dit overmolden?" De betere vraag is: welke failure mode moet de overmold voorkomen, en hoe bewijzen we dat vóór serieproductie? Bij WIRINGO koppelen wij overmolding voor cable assemblies aan strain relief analyse, elektrische en mechanische test en een nuchtere beoordeling van de gebruiksomgeving. Deze gids laat zien wanneer overmolding waarde toevoegt, wanneer heat shrink of een connectorboot genoeg is, en welke specificaties in uw RFQ moeten staan.
Het Korte Antwoord: Wanneer Is Overmolding De Juiste Keuze?
Overmolding is de juiste keuze wanneer een kabelassemblage structureel extra sealing, trekontlasting, herhaalbare ergonomie of connectorbescherming nodig heeft. De techniek gebruikt principes uit injection molding en materialen zoals thermoplastic elastomers om een vaste overgang rond kabel, connector en soms een interne insert te vormen. In de praktijk is het vooral nuttig bij outdoor sensoren, medische handstukken, industriële M12-kabels, voertuigharnesses en assemblies die vaak worden vastgepakt of gebogen.
De keuze is minder logisch wanneer de kabel maar 1 keer intern wordt gemonteerd, weinig beweging ziet en geen vocht- of reinigingsbelasting heeft. Dan kan een goed gekozen boot, krimpkous of mechanische klem lichter, goedkoper en sneller zijn. De beste beslissing begint dus bij de belasting, niet bij de productfoto.
"Een goede overmold beschermt niet alleen de connector; hij verdeelt spanning over een langere zone. Als de overgang binnen 8 tot 15 mm te hard wordt, heeft u geen strain relief gemaakt maar een breekpunt met een mooi oppervlak."
— Hommer Zhao, Oprichter & CEO van WIRINGO
De Overgang Is Belangrijker Dan De Buitencontour
De meeste overmoldfouten beginnen bij de overgang tussen stijf en flexibel. Een nette buitenvorm zegt weinig als de kabel direct achter de mold scherp buigt. Daarom beoordelen wij altijd drie zones: de connectorinterface, het ingegoten gebied en de vrije kabelzone. Een korte, harde mold kan visueel professioneel ogen, maar bij handgebruik of trillingen juist sneller schade veroorzaken dan een langere, zachtere overgang.
Dit noemen wij de "spanningsladder": de stijfheid moet stap voor stap afbouwen. Bij een industriële kabel kan dat betekenen dat de mold 25 tot 45 mm lang wordt in plaats van 12 mm, of dat ribben en radiusdetails worden toegevoegd zodat buiging geleidelijker verloopt. Voor compacte medische of robotische kabels telt soms elke millimeter ruimte, maar ook daar blijft de vraag hetzelfde: waar gaat de kabel buigen als een operator eraan trekt?
Vergelijkingstabel: Overmolding, Boot, Krimpkous Of Klem?
| Oplossing | Beste toepassing | Sterk punt | Belangrijk risico | Typische validatie |
|---|---|---|---|---|
| Overmolding | Veel handling, vocht, reiniging of merkspecifieke vorm | Integreert sealing en strain relief in 1 onderdeel | Toolingkosten en risico op te stijve overgang | Pull test, buigtest, sealingcheck, visuele doorsnede |
| Gegoten connectorboot | Standaard connector met beperkte mechanische belasting | Snel en relatief kostenefficiënt | Past niet altijd strak op kabeldiameter of exit-hoek | Fit-check, retentie, montage-inspectie |
| Adhesive-lined heat shrink | Lichte sealing en bundelbescherming | Laag toolingrisico en geschikt voor kleine batches | Minder vormvast bij herhaald buigen | Krimpcontrole, peel-check, vochtinspectie |
| Mechanische kabelklem | Interne box build of kastmontage | Goed onderhoudbaar en makkelijk te vervangen | Geen volledige connectorsealing | Torque-check, trekproef, routingreview |
| Geen extra relief | Statische interne verbinding zonder servicebelasting | Laagste kost en kortste lead time | Onvoldoende bij trilling, handling of scherpe randen | Applicatiereview en first article inspectie |
De tabel laat zien waarom overmolding geen standaardantwoord is. Bij 50 prototypes kan heat shrink de verstandigste route zijn, terwijl dezelfde assembly bij 5.000 stuks en buitengebruik juist een dedicated mold verdient. De juiste keuze hangt af van risico per stuk, niet alleen van stukprijs.
Materiaalkeuze: Hardheid, Hechting En Chemische Omgeving
Materiaalkeuze bepaalt of een overmold beschermt of juist nieuwe spanning introduceert. TPU, TPE en PVC-achtige compounds kunnen allemaal bruikbaar zijn, maar ze verschillen in Shore-hardheid, hechting aan kabelmantels, temperatuurgedrag en weerstand tegen olie of reinigingsmiddelen. Een Shore A 70 materiaal voelt stevig, maar kan voor een kleine sensorkabel te hard zijn als de kabel direct achter de mold beweegt.
Wij vragen daarom altijd naar de omgeving: binnenshuis of buiten, droge machinekast of natte reinigingszone, statisch gemonteerd of dagelijks vastgepakt. Voor bescherming tegen stof en water wordt vaak naar de IP code verwezen, maar een IP-ambitie op papier bewijst nog niet dat kabelmantel, connector, mold en testmethode samen kloppen. Materiaal moet ook compatibel zijn met de kabelmantel; slechte hechting kan capillaire lekkage geven langs een perfect ogende buitenvorm.
"Bij waterproof assemblies kijk ik nooit alleen naar IP67 of IP68. Ik wil weten welk materiaal op welke kabelmantel wordt gegoten, welke kabeldiameter tolerantie geldt en hoe de sealing na minimaal 1 echte samplebatch wordt gecontroleerd."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Overmolding Voor Waterproof Cable Assemblies
Overmolding helpt waterproof cable assemblies vooral wanneer de zwakke plek rond de connectoruitgang of kabeldoorvoer zit. Een gegoten overgang kan holtes beperken, trekbelasting verdelen en een herhaalbare buitenvorm creëren. Toch blijft waterdichtheid een systeemvraag. Een connector met verkeerde seal, een kabelmantel met grote diametertolerantie of een te korte mold kan alsnog lekken, ook als de buitenkant netjes glanst.
Voor vochtige of outdoor toepassingen combineren wij overmolding vaak met een expliciete teststrategie. Denk aan 100% continuity na molding, visuele inspectie van flash en voids, steekproefsgewijze trekproef en waar nodig isolatieweerstand of eenvoudige immersion-screening. Bij kabels voor reinigingsmachines, landbouwapparatuur of buitenverlichting is dit relevanter dan een theoretische materiaalclaim. Bekijk ook onze bredere gids over waterdichte kabelbomen wanneer sealing de primaire eis is.
Data Die U Vóór Tooling Moet Vastleggen
Een overmoldtool maken zonder volledige input is duur gokken. Minimaal nodig zijn connectorpartnummer, kabeldiameter inclusief tolerantie, kabelmantelmateriaal, pinout, gewenste exit-hoek, beschikbare ruimte, moldlengte, kleur, markering, trekbelasting, omgevingstemperatuur en testvereisten. Voor assemblies rond M12-connectoren, medische kabels of automotive kabelbomen voegen wij vaak ook mating hardware, servicehandeling en verpakkingsrestricties toe.
Een nuttige RFQ bevat bovendien foto's of 3D-referenties van de montageomgeving. De mold kan elektrisch perfect zijn en toch onbruikbaar worden als hij botst met een behuizing, een wartel blokkeert of een kabel niet binnen de minimale buigradius kan vertrekken. Dat soort fouten is goedkoop in CAD en duur na tooling.
Procescontrole Tijdens Productie

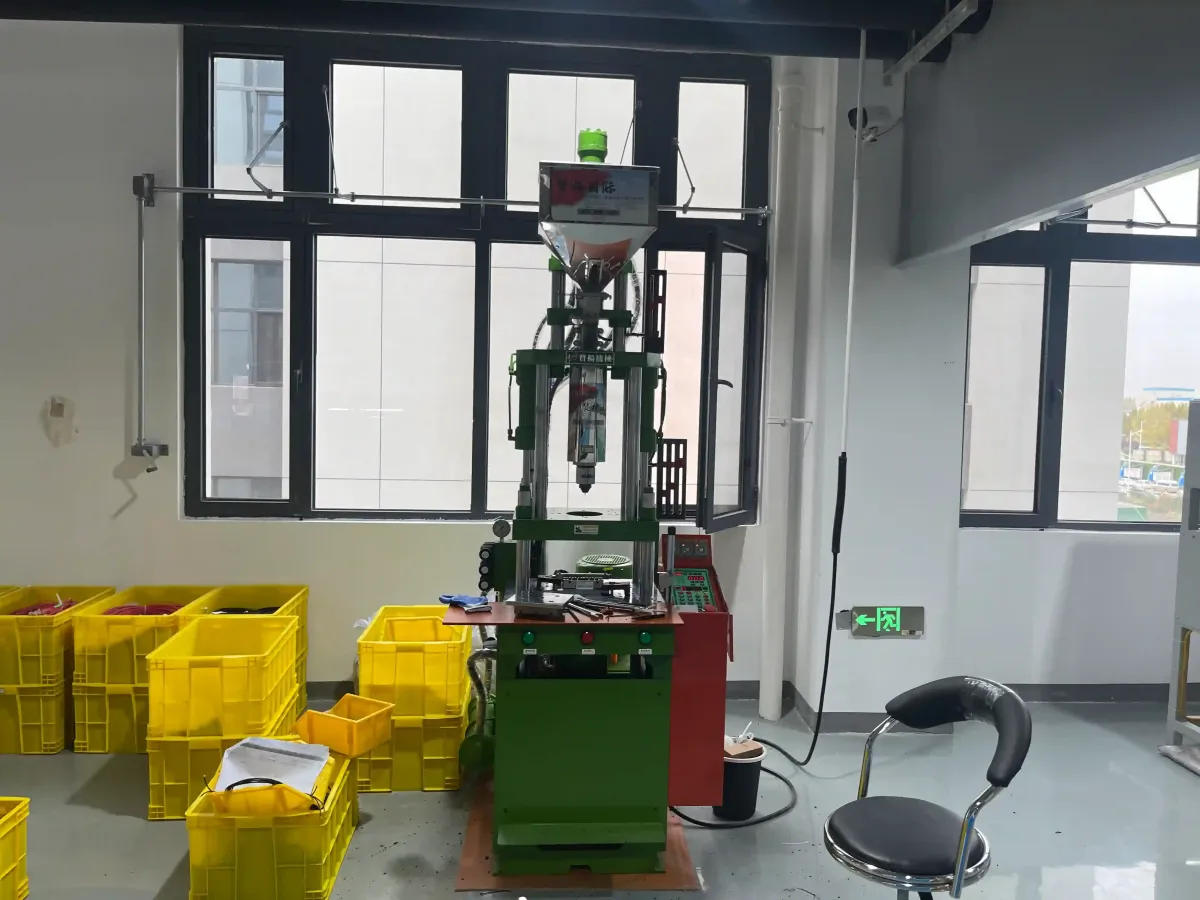

Overmolding is een productiestap met eigen procesrisico's. Temperatuur, injectiedruk, positionering in de fixture, kabelvoorbereiding en afkoeltijd beïnvloeden het resultaat. Als een kabel niet goed in de tool ligt, kan de mold excentrisch worden of de connector lock gedeeltelijk blokkeren. Als de temperatuur verkeerd staat, ontstaan slechte hechting, flash of zichtbare sink marks.
Daarom behandelen wij first article inspection bij overmolded cable assemblies als meer dan een visuele check. De eerste 5 tot 10 stuks moeten bevestigen dat vorm, kabeluitgang, connectorfunctie, markering en elektrische test overeenkomen met de tekening. Voor herhaalorders is het slim om kritieke maten en visuele referentiefoto's vast te leggen, zodat een nieuwe batch niet opnieuw afhankelijk wordt van operatorinterpretatie.
"Een overmold first article moet altijd door de echte mating-check. Als de latch, sleutelrichting of panel clearance door 1 mm materiaalverschuiving verandert, ontdekt u dat liever bij 10 samples dan bij 2.000 stuks."
— Hommer Zhao, Oprichter & CEO van WIRINGO
Veelgemaakte Fouten Bij Overmolded Cable Assemblies
1. Alleen de buitenvorm specificeren
Een tekening met lengte, breedte en kleur is onvoldoende. Zonder kabeldiameter, materiaal, exit-hoek, strain relief doel en testcriteria blijft de belangrijkste functionaliteit ongedefinieerd.
2. Shore-hardheid verwarren met kwaliteit
Harder voelt soms degelijker, maar is niet automatisch beter. Bij dynamische kabels kan een zachtere overgang met langere relief-zone de levensduur sterker verbeteren dan een compacte harde mold.
3. Geen mating hardware meesturen
Een overmold kan de connector net genoeg veranderen om vergrendeling, panel clearance of servicegrip te beïnvloeden. De echte tegenconnector of behuizing voorkomt interpretatiefouten.
4. Waterdichtheid aannemen op basis van connectorrating
Een IP-rating van een losse connector garandeert niet dat de volledige cable assembly dezelfde prestatie haalt. De overgang, kabelmantel en testmethode bepalen het werkelijke risico.
5. Tooling starten vóór samplecriteria duidelijk zijn
Als niemand vooraf weet welke 5 of 10 checks de eerste samples moeten halen, wordt samplebeoordeling een discussie achteraf. Leg acceptatiecriteria vast voordat staal wordt gesneden.
FAQ Over Overmolded Kabelassemblages
Wanneer is overmolding beter dan heat shrink tubing?
Overmolding is meestal beter wanneer de assembly veel handling, vocht, trekbelasting of een vaste ergonomische vorm nodig heeft. Heat shrink tubing werkt goed voor kleine batches en lichte bescherming, maar biedt minder vormvaste strain relief bij herhaald buigen. Bij volumes boven enkele honderden stuks kan tooling economisch worden als veldrisico of montagetijd meetbaar daalt.
Welke Shore-hardheid moet ik kiezen voor een overmolded cable assembly?
Er bestaat geen universele Shore-hardheid voor elke overmolded cable assembly. Voor flexibele sensor- en handkabels ligt een zachtere Shore A range vaak logischer dan een zeer harde compound, terwijl industriële connectoren meer body kunnen vragen. De juiste keuze moet worden getest met kabeldiameter, buigradius en trekbelasting, niet alleen met een materiaalmonster.
Ik heb 500 waterproof sensor cables nodig; moet ik direct tooling maken?
Bij 500 stuks is tooling vaak verdedigbaar als de kabel buiten, in reiniging of onder trekbelasting werkt. Laat eerst 5 tot 10 samples maken en controleer continuity, mating, kabeluitgang, visuele sealing en waar relevant isolatieweerstand. Als de toepassing droog en statisch is, kan een boot of adhesive-lined heat shrink goedkoper zijn.
Kan overmolding IP67 of IP68 garanderen?
Nee, overmolding alleen garandeert geen IP67 of IP68. De volledige assembly moet kloppen: connectorseal, kabelmantel, moldmateriaal, hechting, kabeldiameter en testmethode. Gebruik de IP code als ontwerpdoel, maar valideer de echte cable assembly met samples en afgesproken testcriteria.
Welke informatie moet ik in een RFQ voor overmolding zetten?
Noem minimaal connectorpartnummer, kabeltype, kabeldiameter met tolerantie, gewenste moldvorm, exit-hoek, kleur, markering, omgeving, volume en testvereisten. Voeg bij voorkeur mating hardware of foto's toe. Zonder die gegevens vergelijkt elke leverancier een andere overmolded cable assembly.
Wat zijn minimale tests voor een overmolded cable assembly?
Een praktische basis is 100% continuity en pinoutcontrole, plus visuele inspectie van flash, voids, kabeluitgang en connectorfunctie. Voor zwaardere toepassingen komen pull test, buigtest, isolatieweerstand en sealingcontrole erbij. Bij first article batches controleren wij vaak de eerste 5 tot 10 stuks uitgebreider dan reguliere serie-output.
