Waterdichte kabelbomen zijn onmisbaar in toepassingen waar vocht, stof of chemicaliën de elektrische verbindingen kunnen beschadigen. Van buitenverlichting tot offshore-installaties en van automotive systemen tot medische apparatuur, de vraag naar betrouwbare waterdichte kabelbomen groeit elk jaar. In dit uitgebreide artikel behandelen wij alle aspecten van waterdichte kabelboomtechnologie.
Wat Maakt een Kabelboom Waterdicht?
Een waterdichte kabelboom verschilt fundamenteel van een standaard kabelboom door het gebruik van gespecialiseerde componenten en assemblagetechnieken die water en vocht buiten houden. De belangrijkste elementen zijn:
- Afgedichte connectors: Connectors met siliconen of rubber afdichtingsringen die voorkomen dat water via de aansluitpunten binnendringt
- Waterdichte kabelwaarborgen: Speciale doorvoeren die de kabel-naar-connector overgang verzegelen
- Beschermende mantels: PVC, polyurethaan of siliconen buitenmantels die het gehele kabelbundel beschermen

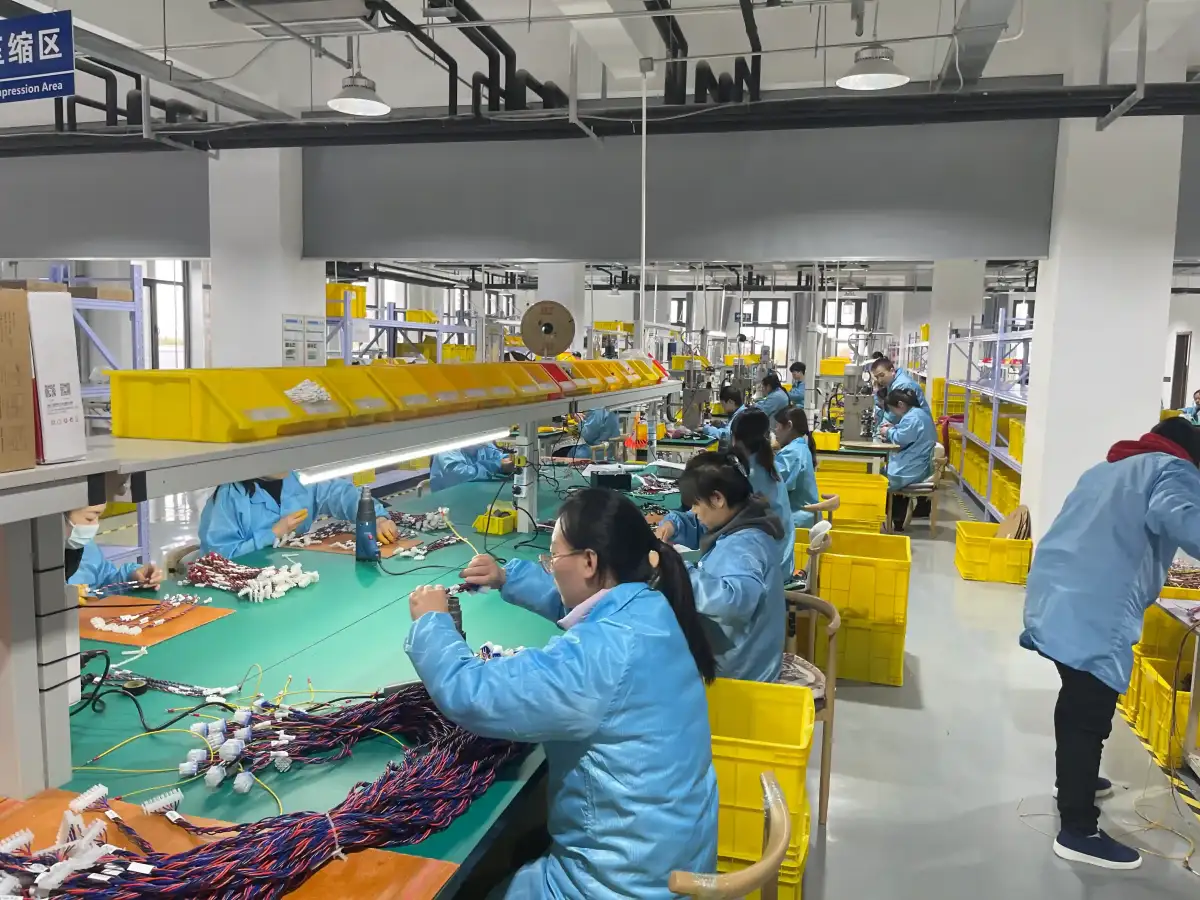

- Krimpkousen met lijm: Warmtekrimpbare buizen met een lijmlaag die een waterdichte afdichting creëren op splitsingen en vertakkingen
- Overmolding: Het inspuiten van kunststof rond kritische verbindingspunten voor maximale bescherming
"Een kabelboom wordt niet waterdicht door alleen een IP67-connector te kiezen. De echte zwakke zone zit vaak in de eerste 20 tot 40 mm achter de connector, waar sealing, trekontlasting en mantelhechting samen moeten kloppen."
Hommer Zhao, Founder & CEO, WIRINGO
IP-Classificaties Uitgelegd
Het IP-classificatiesysteem (Ingress Protection) is de internationale standaard voor het aangeven van de mate van bescherming die een behuizing biedt tegen het binnendringen van vaste voorwerpen en vloeistoffen. De code bestaat uit twee cijfers:
| IP-code | Stofbescherming (1e cijfer) | Waterbescherming (2e cijfer) | Typische toepassing |
|---|---|---|---|
| IP54 | Beperkte stofbescherming | Spatwaterdicht | Binnenverlichting, kantoorapparatuur |
| IP65 | Volledig stofdicht | Waterstralen | Buitenverlichting, industriële machines |
| IP67 | Volledig stofdicht | Onderdompeling (1m, 30 min) | Automotive, buitensensoren |
| IP68 | Volledig stofdicht | Langdurige onderdompeling | Onderwaterapparatuur, scheepvaart |
| IP69K | Volledig stofdicht | Hogedrukwaterstralen | Voedselindustrie, landbouwmachines |
Het is belangrijk om de juiste IP-classificatie te kiezen die past bij uw specifieke toepassing. Over-specificeren leidt tot onnodige kosten, terwijl onder-specificeren kan resulteren in productfalen. Bekijk onze waterdichte kabelbomen pagina voor meer informatie over beschikbare opties.
Materialen voor Waterdichte Kabelbomen
De keuze van materialen is bepalend voor de duurzaamheid en prestaties van een waterdichte kabelboom. Hieronder vindt u een overzicht van de meest gebruikte materialen:
Kabelisolatie
| Materiaal | Temperatuurbereik | Voordelen | Nadelen |
|---|---|---|---|
| PVC | -20°C tot +105°C | Goedkoop, flexibel, vlambeschermend | Beperkte chemische bestendigheid |
| Siliconen | -60°C tot +200°C | Extreem temperatuurbereik, flexibel | Hogere kosten, minder slijtvast |
| TPE | -40°C tot +125°C | Goede chemische bestendigheid, recycleerbaar | Gemiddelde temperatuurbestendigheid |
| PTFE (Teflon) | -200°C tot +260°C | Uitstekende chemische bestendigheid | Hoge kosten, beperkte flexibiliteit |
| Polyurethaan | -40°C tot +80°C | Zeer slijtvast, goede oliebestendigheid | Beperkt temperatuurbereik |
Toepassingen per Industrie
Automotive
In de automotive industrie worden waterdichte kabelbomen gebruikt in motorruimtes, wielkasten, buitenverlichting en sensorsystemen. De eisen zijn streng: temperatuurschommelingen van -40°C tot +125°C, blootstelling aan olie, brandstof en wegzout, en trillingen tot 30G. Moderne elektrische voertuigen stellen nog hogere eisen vanwege de hoogspanningssystemen. Gespecialiseerde fabrikanten zoals Cloom Technology benadrukken het belang van automotive-grade materialen en processen.
Medische Apparatuur
Voor medische toepassingen moeten waterdichte kabelbomen voldoen aan biocompatibiliteitseisen en bestand zijn tegen herhaalde sterilisatiecycli. Autoclaaf-compatibele materialen en connectors zijn essentieel.
Industrieel en Buitengebruik
Van industriële besturingssystemen tot windturbines en zonneparken, waterdichte kabelbomen moeten jarenlang betrouwbaar presteren in wisselende weersomstandigheden. UV-bestendige materialen zijn hierbij cruciaal.
Het Overmolding Proces
Overmolding is een van de meest effectieve methoden om een waterdichte afdichting te realiseren. Bij dit proces wordt gesmolten kunststof (meestal PVC, polyurethaan of siliconen) onder druk rond de connector-kabel overgang geïnjecteerd. Het resultaat is een naadloze, waterdichte verbinding die bestand is tegen mechanische belasting.
Voordelen van overmolding ten opzichte van andere afdichtmethoden:
- Hogere betrouwbaarheid en consistentie
- Betere mechanische bescherming (trekontlasting)
- Langere levensduur
- Professionele uitstraling
- Geschikt voor massaproductie
"Bij het ontwerpen van waterdichte kabelbomen is het essentieel om niet alleen naar de IP-classificatie te kijken, maar ook naar de werkelijke omgevingscondities. Factoren zoals temperatuurcycli, chemische blootstelling en mechanische belasting bepalen welke materialen en constructiemethoden het meest geschikt zijn. Wij adviseren onze klanten altijd om de daadwerkelijke gebruiksomstandigheden als uitgangspunt te nemen."
Hommer Zhao, Oprichter & CEO van WIRINGO
Testmethoden voor Waterdichtheid
Na productie worden waterdichte kabelbomen onderworpen aan rigoureuze tests om de IP-classificatie te verifiëren. De meest gebruikte testmethoden zijn:
- Luchtlektest: De kabelboom wordt onder druk gezet en gecontroleerd op lekken. Dit is een snelle en niet-destructieve testmethode die geschikt is voor massaproductie.
- Onderdompelingstest: Voor IP67 en hoger wordt de kabelboom ondergedompeld in water op de gespecificeerde diepte en duur. Na de test wordt gecontroleerd op vochtindringing.
- Spuittest: Water wordt onder specifieke druk en hoek op de kabelboom gespoten om spatwaterdichtheid te verifiëren.
- Klimaatkamertest: De kabelboom wordt blootgesteld aan wisselende temperaturen en luchtvochtigheid om condensatieproblemen op te sporen.
Onze testcapaciteiten omvatten al deze methoden, zodat wij kunnen garanderen dat elk product aan de gespecificeerde normen voldoet.
"Voor IP67 accepteer ik geen interpretatie zonder testconditie. De afspraak moet minimaal 1 meter onderdompeling gedurende 30 minuten noemen, plus een elektrische controle direct na de test."
Hommer Zhao, Founder & CEO, WIRINGO
Veelgemaakte Fouten bij het Specificeren van Waterdichte Kabelbomen
- Verkeerde IP-classificatie: Het specificeren van IP68 terwijl IP65 voldoende is, verhoogt de kosten onnodig
- Vergeten van de serviceloop: Een waterdichte verbinding die niet onderhouden kan worden, is problematisch bij reparaties
- Onvoldoende aandacht voor de kabel-connector overgang: Dit is vaak het zwakste punt in een waterdicht systeem
- Negeren van thermische uitzetting: Temperatuurwisselingen kunnen afdichtingen beschadigen als hier geen rekening mee wordt gehouden
- Geen rekening houden met UV-degradatie: Buitentoepassingen vereisen UV-bestendige materialen
Hoe Bestelt U een Waterdichte Kabelboom?
Voor een succesvolle bestelling heeft u de volgende informatie nodig:
- Technische tekening of schema van de kabelboom
- Vereiste IP-classificatie
- Omgevingscondities (temperatuur, chemicaliën, UV, trillingen)
- Connector specificaties en pinbezetting
- Kabelspecificaties (doorsnede, aantal aders, lengte)
- Verwachte jaarlijkse volume
- Relevante normen en certificeringen
Bij WIRINGO kunt u eenvoudig een offerte aanvragen voor uw waterdichte kabelboom project. Ons engineering team analyseert uw specificaties en biedt binnen 48 uur een gedetailleerde offerte aan. Bezoek onze contactpagina of vraag direct een op maat gemaakte kabelboom aan.
De Toekomst van Waterdichte Verbindingen
De trend naar elektrische voertuigen en de groei van IoT-toepassingen in buitenomgevingen stimuleren innovatie in waterdichte kabelboomtechnologie. Nieuwe ontwikkelingen omvatten nano-coatings die een onzichtbare waterafstotende laag vormen, verbeterde afdichtmaterialen die hogere temperaturen aankunnen, en compactere connector ontwerpen die hogere IP-classificaties bieden in een kleiner formaat.
FAQ
Welke IP-classificatie heb ik nodig voor een waterdichte kabelboom buiten?
Voor buitengebruik is IP65 vaak voldoende tegen regen en waterstralen, maar voor tijdelijke onderdompeling is IP67 de gebruikelijke ondergrens. Als de kabelboom regelmatig wordt gereinigd met hoge druk of heet water, komt IP69K volgens ISO 20653 meestal eerder in beeld.
Wat is het verschil tussen IP67 en IP68 bij kabelbomen?
IP67 betekent normaal gesproken bescherming bij onderdompeling tot 1 meter gedurende 30 minuten, terwijl IP68 een productspecifieke diepere of langere onderdompeling definieert. Zonder exacte testvoorwaarde zoals 2 meter gedurende 24 uur is een claim "IP68" technisch onvolledig.
Hoe test u of een waterdichte kabelboom echt lekvrij is?
Een robuuste validatie combineert meestal 100% continuïteitstest, een luchtdruk- of lektest in productie en daarna een IP-proef zoals onderdompeling of spray volgens IEC 60529. Voor kritische projecten voegen fabrikanten vaak ook temperatuurcycli van bijvoorbeeld -40°C tot +85°C toe om afdichtingen onder uitzetting te controleren.
Wanneer is overmolding beter dan krimpkous met lijm?
Overmolding is meestal sterker wanneer u tegelijk IP67 of hoger, trekontlasting en reproduceerbaarheid in serieproductie nodig heeft. Krimpkous met lijm werkt goed voor lagere volumes of reparaties, maar haalt niet vanzelf dezelfde procesconsistentie als een gecontroleerde overmold-tooling met vaste wanddikte en materiaalhardheid.
Welke materialen werken het best voor waterdichte kabelbomen in zware omgevingen?
Voor veel industriële toepassingen zijn TPU of TPE mantels logisch bij -40°C tot +125°C, terwijl siliconen nuttig zijn tot ongeveer +200°C en PTFE zelfs tot +260°C kan gaan. De juiste keuze hangt af van olie, UV, reinigingsmiddelen en de vereiste IP-norm, niet alleen van temperatuur.
Welke informatie moet in een RFQ voor een waterdichte kabelboom staan?
Noem minimaal de IP-classificatie, testmethode, connectorreeks, kabeldiameter, temperatuurbereik, chemische blootstelling en het verwachte jaarvolume. Een bruikbare specificatie bevat daarnaast vaak een trekproef of lekcriterium, bijvoorbeeld geen lekkage boven 20 kPa of isolatieweerstand boven 100 MΩ na de IP-test.
