Kwaliteitscontrole is het fundament van betrouwbare kabelboomproductie. Een enkele defecte verbinding kan leiden tot productuitval, veiligheidsrisico's en kostbare terugroepacties. In dit artikel beschrijven wij uitgebreid hoe een professioneel kwaliteitsmanagementsysteem eruitziet, welke testmethoden worden ingezet, en hoe u als klant kwaliteit kunt waarborgen bij uw leverancier.

Kwaliteitscontrole afdeling in kabelboomfabriek

Het belang van kwaliteitscontrole

De kabelboom is een kritisch onderdeel dat de elektrische verbindingen in een product verzorgt. Een defect in een kabelboom kan resulteren in:

  • Veiligheidsrisico's: Kortsluiting, oververhitting of brand
  • Productuitval: Intermitterende storingen die moeilijk te diagnosticeren zijn
  • Terugroepacties: Hoge kosten en reputatieschade
  • Productievertragingen: Afkeur van partijen en herproductie

Volgens een overzicht op Wikipedia over kwaliteitsmanagement is een systematische aanpak van kwaliteitsborging essentieel in de maakindustrie. Voor kabelbomen geldt dit in het bijzonder vanwege de directe relatie met productveiligheid.

De drie pilaren van kwaliteitscontrole

1. Ingangscontrole (IQC - incoming quality control)

Kwaliteit begint bij de grondstoffen. Elke binnenkomende levering van draden, connectors, terminals, krimpkousen en andere materialen wordt gecontroleerd op:

  • Conformiteit met de specificaties (afmetingen, materiaal, kleur)
  • Visuele inspectie op beschadigingen
  • Steekproefsgewijze mechanische en elektrische tests
  • Controle van certificaten en chargecodes
  • AQL (Acceptable Quality Level) bemonstering volgens ISO 2859
Materiaal Controletype Frequentie Acceptatiecriteria
Draad/kabel Diameter, isolatieweerstand Elke levering Binnen tolerantie per spec
Terminals Afmetingen, materiaal, platering Elke levering AQL-niveau volgens kwaliteitsplan (kritiek kenmerk)
Connectors Afmetingen, instekkracht Elke levering AQL-niveau volgens kwaliteitsplan (belangrijk kenmerk)
Krimpkousen Krimpverhouding, temperatuur Per charge Fabrikantspec

2. In-proces kwaliteitscontrole (IPQC)

Tijdens het productieproces worden op meerdere punten kwaliteitscontroles uitgevoerd. De belangrijkste controle momenten zijn:

Draadsnijden en strippen

Na het snijden en strippen van draden wordt gecontroleerd op:

  • Draadlengte (tolerantie volgens de tekening)
  • Striplengte en -kwaliteit (geen beschadigde geleiders)
  • Isolatiekwaliteit (geen scheuren of inkervingen)

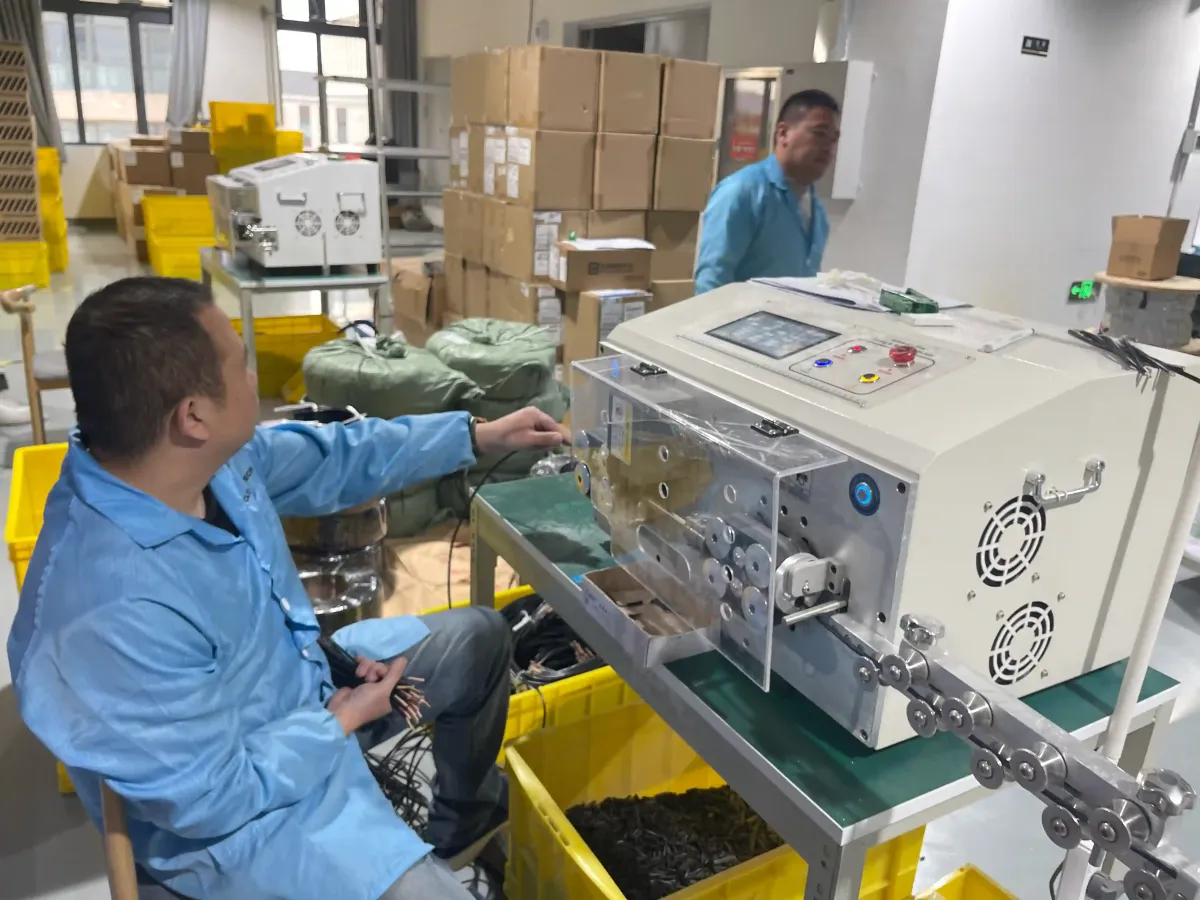

Draadsnijmachine in bedrijf met kwaliteitscontrole

Crimpen

Het crimpproces is een van de meest kritische stappen. Elke crimp wordt gecontroleerd op:

  • Crimphoogte: Gemeten met een micrometer, gecontroleerd met SPC
  • Crimpbreedte: Moet binnen specificatie vallen
  • Treksterkte: Destructieve test volgens IPC/WHMA-A-620 normen
  • Dwarsdoorsnede: Microscopische inspectie van de crimp cross-sectie

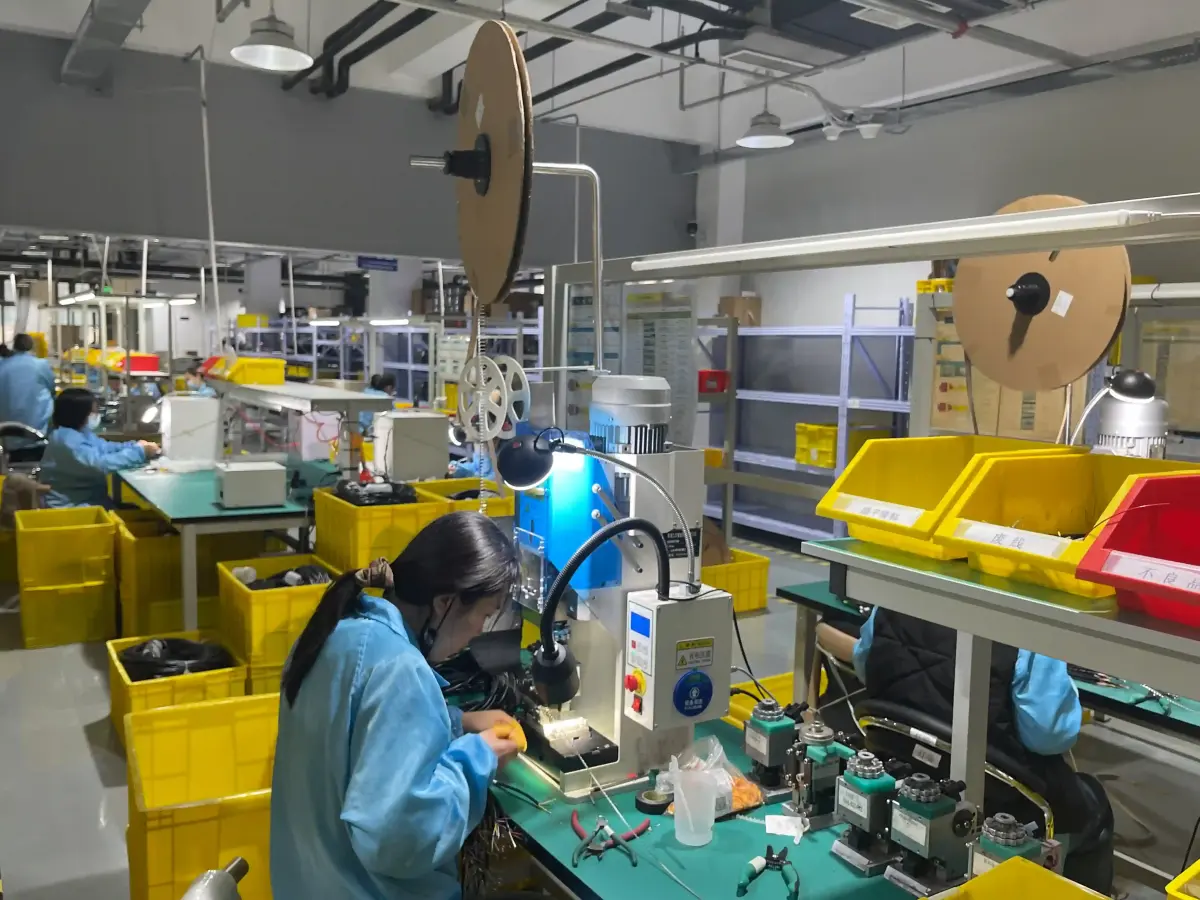

Terminal crimpproces met kwaliteitsmonitoring

Solderen

Bij soldeerverbindingen wordt gecontroleerd op:

  • Soldeervolume en -vorm (geen koude soldeerverbindingen)
  • Vloeibaarheid en hechting
  • Afwezigheid van brugvorming en soldeerspritzers
  • Isolatieafstand tussen aangrenzende verbindingen

3. Eindproduct kwaliteitscontrole (FQC - final quality control)

Elke kabelboom krijgt een continuïteits- en pinouttest; de overige tests in de tabel worden uitgevoerd wanneer de tekening of het afgesproken testplan ze voorschrijft:

Testtype Doel Methode Criteria
Continuïteitstest Verifieer alle verbindingen 100% automatische test Alle circuits correct verbonden
Isolatieweerstandstest Detecteer kortsluitingen Hipot / megger test Testspanning en grenswaarde volgens klantspecificatie
Visuele inspectie Cosmetische en assemblage check Handmatig + camera Conform werkstandaard
Dimensiecontrole Verificatie van afmetingen Meetinstrumenten, mal Binnen toleranties tekening
Functionele test Simuleer eindgebruik Testopstelling klantspecifiek Alle functies OK
Continuïteits testapparatuur voor kabelbomen

Statistische procescontrole (SPC)

SPC is een essentieel onderdeel van modern kwaliteitsmanagement. Door continue metingen van kritische parameters te analyseren, kunnen trends worden gedetecteerd voordat er daadwerkelijk afwijkingen optreden. Belangrijke SPC-toepassingen in de kabelboomproductie zijn:

  • Crimphoogte monitoring: Continue meting en registratie van crimphoogtes met controlekaarten (X-bar en R-kaarten)
  • Treksterktetests: Steekproefsgewijze destructieve tests met trendanalyse
  • Procesbekwaamheid (Cpk): De drempel volgt uit de klantspecificatie of het kwaliteitsplan; bijvoorbeeld Cpk 1,33, met een hogere waarde voor veiligheidskritieke kenmerken

SPC helpt om procesvariatie vroeg te zien, zodat kwaliteit consistent blijft en uitval wordt beperkt.

"Kwaliteit is geen afdeling, het is een mentaliteit. Bij WIRINGO is elke medewerker verantwoordelijk voor kwaliteit. Van de operator die een afwijking signaleert tot de engineer die het proces optimaliseert, iedereen draagt bij aan het voorkomen van defecten."

Engineering-notitie, WIRINGO

IPC/WHMA-A-620: de industriestandaard

De IPC/WHMA-A-620 is de wereldwijd erkende standaard voor de acceptatie van kabelbomen en draadassemblages. Deze norm definieert drie kwaliteitsklassen:

Klasse Beschrijving Typische toepassingen
Klasse 1 Algemene elektronica Consumentenelektronica, niet-kritieke toepassingen
Klasse 2 Speciale dienst elektronica Industriële apparatuur, communicatiesystemen
Klasse 3 Hoogbetrouwbare elektronica Medische apparatuur

Welke klasse geldt, legt de klant vast op de tekening of in de specificatie; WIRINGO werkt volgens IPC/WHMA-A-620 in de voorgeschreven klasse, bijvoorbeeld Klasse 3 voor kritieke toepassingen in de medische sector.

Traceerbaarheid: van grondstof tot eindproduct

Een volledig traceerbaarheidssysteem maakt het mogelijk om elk product terug te volgen naar de gebruikte materialen, productiedatum, operator en testresultaten. Dit is niet alleen een eis vanuit kwaliteitsnormen zoals IATF 16949, maar ook een praktische noodzaak bij eventuele kwaliteitsproblemen.

Een traceerbaarheidssysteem registreert doorgaans:

  • Chargenummer van alle gebruikte materialen
  • Productiedatum en -tijd
  • Operator identificatie per werkstation
  • Alle testresultaten (crimphoogte, continuïteit, isolatietest)
  • Kwaliteitsafwijkingen en genomen acties

Continu verbeteren: de PDCA-cyclus

Kwaliteitsmanagement is geen statisch systeem maar een dynamisch proces van continu verbeteren. Wij hanteren de PDCA-cyclus (Plan-Do-Check-Act) om onze processen voortdurend te optimaliseren:

  1. Plan: Identificeer verbetermogelijkheden op basis van data-analyse
  2. Do: Implementeer verbeteringen op kleine schaal
  3. Check: Meet en evalueer de resultaten
  4. Act: Standaardiseer succesvolle verbeteringen en start een nieuwe cyclus

Bekijk onze certificeringenpagina voor de certificaten van Hebei Cloom (ISO 9001, IATF 16949 voor kabelboomproductie exclusief productontwerp, ISO 13485 voor medische kabelbomen), of neem contact met ons op om te bespreken hoe wij kwaliteit waarborgen voor uw specifieke project.

FAQ

Welke tests horen minimaal bij kwaliteitscontrole van kabelbomen?

Een solide basis bestaat uit 100% continuïteitstest, isolatieweerstandstest, visuele inspectie en maatcontrole. Voor kritische projecten komen daar trekproeven volgens IPC/WHMA-A-620, microsecties of functionele tests bovenop, met testspanning en grenswaarden uit de klantspecificatie.

Wat zegt IPC/WHMA-A-620 over kabelboomkwaliteit?

IPC/WHMA-A-620 definieert acceptatiecriteria voor kabel- en draadassemblages en onderscheidt 3 productklassen. Klasse 3 heeft de zwaarste acceptatiecriteria, voor sectoren zoals medisch, waar cosmetische afwijkingen sneller functionele risico's worden.

Hoe belangrijk is treksterktetest bij crimpen?

Die test is cruciaal omdat een elektrisch correcte verbinding mechanisch nog steeds kan falen. Veel teams koppelen de minimale trekkracht aan draaddoorsnede en terminaltype, en verifiëren die met destructieve steekproeven volgens IPC/WHMA-A-620 of interne specificaties in Newton.

Waarom gebruiken fabrikanten SPC in kabelboomproductie?

SPC helpt afwijkingen vroeg te zien door parameters zoals crimphoogte of stripmaat continu te volgen. De Cpk-drempel volgt uit de klantspecificatie of het kwaliteitsplan (bijvoorbeeld Cpk 1,33, en hoger voor veiligheidskritieke kenmerken), zodat trends zichtbaar worden voordat afkeur de klant bereikt.

Wat moet traceerbaarheid in een kabelboomfabriek minimaal registreren?

Minimaal wilt u materiaalcharge, productiedatum, operator, machine-instelling en eindtestresultaat per harness kunnen terugvinden. In sectoren zoals automotive onder IATF 16949 is dat geen luxe maar een basisvoorwaarde voor containment en 8D-analyse.

Hoe beoordeel ik of een leverancier echt een goed QC-systeem heeft?

Kijk naar concrete zaken zoals 100% testdekking, kalibratiebeheer, SPC-rapporten, AQL-regels volgens ISO 2859 en bewijs van corrigerende acties. Een leverancier die alleen ISO 9001 noemt maar geen meetdata, trekkrachtgrafieken of afwijkingslogboeken toont, geeft te weinig zekerheid.
